Која је разлика између Иаги антена и дневника периодичних антена?

Иаги антене (Иаги-уда антене) и дневник-периодичне антене су и усмерене, крајње антене, али се значајно разликују у дизајну, перформансама и апликацијама због својих различитих принципа оперативних операција . испод је детаљна поређење на кључним димензијама:



1. Структурни дизајн

Иаги антене

Састоје се од авођен елементом(Активни радијатор повезан на фиелину), једанрефлектор(дуже од вођеног елемента) и вишеструкоДиректори(краће од вођеног елемента) .

Елементи су распоређени у правој линији, а рефлектор иза вођеног елемента и директора испред .

Обично имају мали број елемената (Е . г ., 1 рефлектор + 1 вођен елементом + 3 - 10 директора), чинећи структуру компактно .

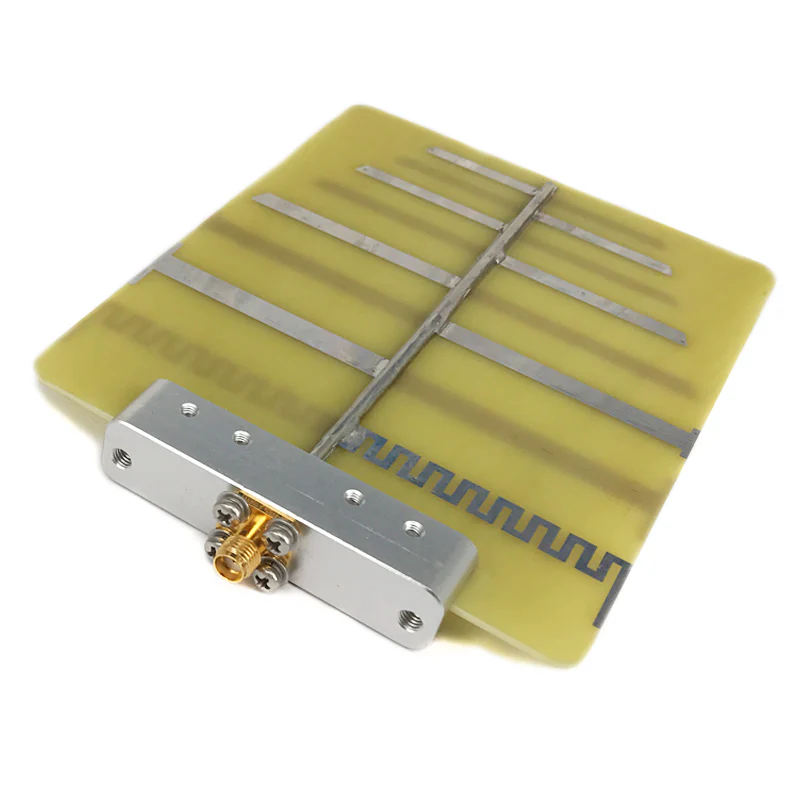

Периодске антене дневника

Састављен од серијеЕлементи попут дипола(振子) са постепеним повећањем дужина, уређене дуж централног процвата или храњења .

Дужине елемената и размак прате апериодични однос дневника: Однос узастопних дужина елемената и удаљености је константан (Е . г ., τ +1= ДН ДН +1, где је τ<1).

Захтијева више елемената (често 10 - 30+) да постигне широк опсег опсега, што резултира дужом, сложеном структуром .



2. Принцип рада

Иаги антене

Резонантни дизајн: Сваки елемент (рефлектор, вођени елемент, директори) се подешава на одређену фреквенцију (резонантно на циљној таласној дужини) . Рефлектор и директори комуницирају са вођеним елементом за фокусирање зрачења у једном правцу (према директорима) .

Зрачење је побољшано конструктивним уплитањем у правцу напред (према директорима) и деструктивно уплитање у обрнутом смеру (блокиран од стране рефлектора) .

Периодске антене дневника

Не-резонантни дизајн: Ниједан једини елемент није подешен на одређену фреквенцију . уместо да дате учестало, само подскуп елемената (онима чија је дужина ~ ~ λ / 2 за ту фреквенцију) активно доприносе зрачењу .

Периодични рејтион дневника и осигурава да се перформансе антене периодично понавља на скали логаритамичке фреквенције, омогућавајући доследан рад у широком опсегу .



3. Бандвидтх

Ово је тонајкритичнија разлика:

Иаги антене: Уска ширина појаса (обично 10-20% фреквенције центра) . перформансе брзо деградира изван овог распона, јер се резонантни елементи оптимизирају само за одређену таласну дужину .

Периодске антене дневника: Ултра широка опсег опсега (често покрива више октава, Е . Г ., 1:10 или шире фреквенције) . Они одржавају стабилне перформансе преко целог свог бенда због аранжмана на дневници, који се прилагођава различитим таласним дужинама .



4. добитак

Иаги антене: Високи добитак у својој уском ширину појаса (обично 5-15 ДБИ) . добије се повећава са бројем директора (више директора=већа појачања, али уже ширине ширине) .

Периодске антене дневника: Умерено, али стабилан добитак преко широког опсега (обично 3-10 ДБИ) . добитак варира са фреквенцијом, што их чини поузданим за вишеструке апликације .



5. Усмеравање

Обојица суусмерена (крајња ватра) антене, зрачење већине енергије у једном примарном правцу:

Иаги антене: Врло оштра усмеравање са уским главним режњама (ниским шидром) и ниским бочним режњама, чинећи их високо фокусираним .

Периодске антене дневника: Умерена преређиваност са благо ширим главним режњама од Иагиса, али ова сјаја остаје стабилна преко широког фреквенцијског опсега .



6. Апликације

Кључна разлика у опсегу ширине покреће своје случајеве употребе:

Иаги антене: Идеално заУзак појас, апликације за фиксне фреквенцијеКада су приоритетни високи добитак и оштра смер, као што су:

Пријем ТВ / радио емитовање (Е . Г ., УХФ / ВХФ ТВ антене) .

Комуникација тачке до тачке (Е . Г ., микроталасне везе за рурални интернет) .

Аматерски радио (ХФ / ВХФ бендови) и радарски системи .

Периодске антене дневника: Преферирано заШирокопојасне апликацијеЗахтева покривање у више фреквенција, као што су:

Комуникациони системи (војне, хитне службе) који треба да раде на различитим фреквенцијама .

ЕМЦ (електромагнетна компатибилност) тестирање (за откривање мешања широких опсега) .

Схортваве за микроталасне пријемнике / предајнике (Е . Г ., спектар анализатори, радио астрономија) .



Резиме табела

Карактеристичан	Иаги антена	Периодска антена
Структура	Вођен елементом + 1 рефлектор + неколико редитеља	Серија скалираних дипола (периодични однос дневника)
Ширина појаса	Уски (10-20% централне фреквенције)	Широко (више октаве, е . г ., 1:10)
Добити	Висок (5-15 дБИ), али учесталости зависи од учесталости	Умерен (3-10 дБИ) и стабилан преко бенда
Усмеравање	Оштар (уски главни режањ, ниске бочне режњеве)	Умерено (шири главни режањ, стабилан преко бенда)
Принцип рада	Резонантно (подешен на специфичну таласну дужину)	Не-резонантно (прилагођава се различитим таласним дужинама)
Типичне апликације	Телевизор фиксне фреквенције, везе са тачкама до тачке	Ширина комуникација, ЕМЦ тестирање



Укратко, Иагис Екцел у уском тракту, висококвалитетним сценаријима, док су повремене антене незамјењиве за широкопојасну флексибилност .
