Разлике и везе између РФ циркулатора и РФ изолатора

Принцип рада:

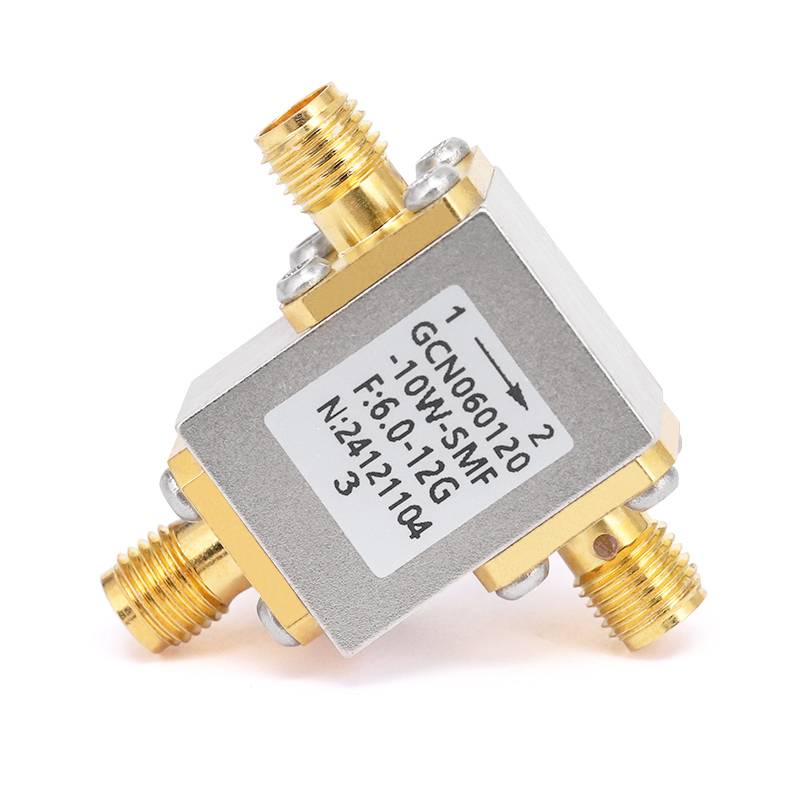

Рф циркулатор:

Циркулатор је три порт (или више) уређај који управља РФ сигналима у одређеном правцу између лука . осигурава да сигнализирају из једног порта у одређени уредни у дефинисаном смеру .

Циркулатор ради заснован на нелинеарним ефектима магнетних материја . који се обично састоји од ротирајућих нелинеарних материјала у магнетном пољу . у циркулатору са три порта, сигнал из луке 1, и сигнал порта 2, а сигнал порта 3, а сигнал прикључка 3, а сигнал прикључка 3, а сигнал прикључка 3 прелази на луку 1. и сигнал прикључака 3.

РФ изолатор:

Изолатор је обично двоструки уређај који омогућава сигнал да прође из једне порта у други док блокира било који сигнал од повратка у оригинални извор .

Слично као на циркулатору, изолатор користи магнетне материјале за њен рад, али има само два порта . изолатор спречава преокрет протока сигнала, изоловање извора из било којег одбијених сигнала који могу проузроковати оштећења или сметње које могу да проузрокују оштећења или уплитањем .



Кључни принцип рада: магнетни материјали

Обе уређаје полугеферромагнетни материјали(Е . г ., ферит) под статичком магнетном пољем . магнетно поље индукујеНеприкопријално ширењеод РФ сигнала, што значи да се понашање сигнала разликује приликом путовања напред вс . назад . Ова не-реципроцитет омогућава:

Циркулатори на рути сигнала узастопно између лука .

Изолатори за сузбијање обрнутих сигнала (велико пригушење у обрнутом смеру, низак губитак у правцу напред) .



Практичне апликације: Случајеви за употребу у стварном свету

Циркулатори:

У радарским системима одвојени су и примљени сигнали (предајник → антена → пријемник без сметњи) .

У комуникационим мрежама омогућавају да двосмерни сигнал проток над једним каналом (Е . г ., цепање нагоре / довнлинк сигнала) .

Изолатори:

Заштитите РФ појачале блокирањем одражене снаге од неусклађених оптерећења (Е . г ., антене са различитом импеданцијом) .

Стабилизирајте осцилаторе спречавањем повлачења фреквенције проузроковане рефлексима оптерећења .



.
