Калибрациони сетови сонда: Детаљан водич из припреме за одржавање

Калибрациони сетови сонда су критични алати у високофреквентним електронским тестирању (као што су РФ, микроталасна апликација и ТЕРАХЕРТЗ апликације) . Они елиминишу систематске грешке уведене испитиваним сондима, кабловима и конекторима . правилним коришћењем ових сетора, укључујући тачна мерења параметара уређаја, укључујући и импементацију уређаја Губитак . Испод је свеобухватан водич који покрива све од припреме за одржавање .

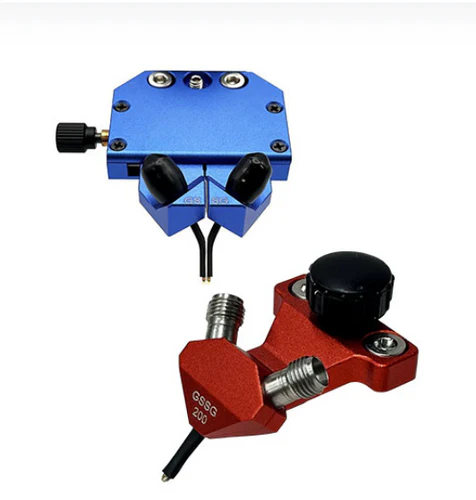

1. Разумевање улоге сета за калибрацију сонда

Калибрациони сетови сонде састоје се од прецизних стандарда (Е . Г ., кратки, отворене, оптерећене, кроз, одражавају стандарде за преносне линије) дизајниране тако да карактеришу и исправљају грешке у испитиваним системима засноване на сонди . ове грешке укључују:



Грешке од рефлексије: Проузрокована имспособљем импотеда у сондима, кабловима или конекторима .

Грешке у преносу: Пригушење или фаза смене у сигналном путу .

Грешке у вези са контактима: Лош електрични контакт између сонди и котура или стандарда калибрације .



Мерењем ових познатих стандарда, тестни системи (Е . Г ., Анализатори векторске мреже, ВНАС) израчунавају модел грешке, који се затим користи за исправљање накнадних мерења у дувалу .

2. Постављање темеља за тачну калибрацију

2.1 Контролирање пробног окружења

Температура и влага: Извршите калибрацију у стабилном окружењу (обично 23 степени ± 2 степена са 45-55% релативне влаге) . Флуктуације температуре узрокују материјалне експанзије или контракцију, мењајући електрична својства сонде и стандарда .

Чистоћа: Радите на подручју без прашине . Контаминаторе (прашине, уља, остаци флукса) на саветима сонде или стандардима калибрације деградирати квалитет електричне контакта и увести буку за мерење .

2.2 Инспекцијска опрема

Сонде: Проверите да ли је физичка оштећења (Е . г ., савијени савети, истрошени контакти) или контаминација . чисте саветске врпце компримованим ваздухом или марамицом без навлаке навлажене изопропил алкохолом .

Каблови и конектори: Прегледајте коаксијалне каблове за кикс или оштећења; Осигурајте да су конектори чисти и правилно парени да спрече губитак сигнала .

Калибрациони сетови: Проверите да ли су стандарди неоштећени (Е . г ., нема огреботина на површинама, без савијених иглица у Тхру стандардима) .

2.3 Постављање система

Снага на ВНА и тестни систем најмање 30 минута пре калибрације да бисте омогућили компоненте да достигну топлотну стабилност .

Повежите сонде ВНА путем каблова, осигуравајући чврсто (али не и прекомерно затегнуте) везе да спречите цурење сигнала .

3. Одабир одговарајуће методе калибрације

Калибрациони сетови сонде подржавају више метода, изабраних на основу фреквенцијског опсега, типа сонде (Е . Г ., ГСГ, СГ) и Дут Геометри:



Метод	Кључни стандарди	Фреквенцијски распон	Идеалне апликације
Солт	Кратко, отворено, оптерећење, кроз	ДЦ-18 ГХз	Коаксијалне сонде, Планар Структуре (ПЦБ)
ТРЛ	Кроз, одражавају, линија	10 ГХз-110 ГХз	Високофреквентне, не-коаксијалне структуре (Е . г ., валови, микроструити)
Лрм	Линија, одражава, утакмицу	1 ГХз-40 ГХз	Уравнотежене сонде, асиметричне структуре

4. детаљне кораке за калибрацију

4.1 Стандарди за монтажу калибрације

Осигурајте супстрат калибрационе комплете (Е . г ., Алумина, кварц) и поравнајте га са позиционирањем сонде . осигурати да је супстрат стан да би се избегла посада сонде {.

4.2 Исправно позиционирање Сонде

Користите микроскоп да бисте поравнали савете сонде са јастучићима калибрационих стандарда (Е . Г ., кратки јастучићи, отворени јастучићи) .

Нанесите светло, једноличан притисак да бисте осигурали добар електрични контакт без оштећења стандарда или сонде . прекомјерни подстани под притиском, док недовољан притисак узрокује повремене везе .

4.3 Извршење калибрације путем ВНА

Покрените софтвер за калибрацију ВНА и изаберите изабрану методу (Е . Г ., солт) .

Следите упутства за мерење сваког стандардног редоследа:

Кратак: Теоретски савршен кратак (0 Ω) да окарактеришете одраз на врху сонде .

Отворен: Структура са бесконачном импеданцијом (Е . г ., ваздушни јаз) да мери фринг поља .

Оптеретити: 50 Ω оптерећење за калибрацију губитка сигнала .

Натраг: Директна веза између парова сонде за калибрацију стаза преноса .

ВНА израчунава услове грешке (Е . Г ., праћење одразних рефлексија, праћење преноса, изолације) и чува их за корекцију у реалном времену .

5. уобичајене грешке

Занемаривање фактора животне средине: Калибрација у слабо вентилираним или окружењима са високим температурама узрокује термичка дрифт .

Прљави стандарди или сонде: Контаминанти делују као паразитски отпорници / кондензатори, искривљавајући резултате .

Прекомерни притисак сонде: Оштећења савета сонде и стандардни јастучићи, што доводи до трајних грешака .

Закључак

Правилна употреба сета за калибрацију сонде је од суштинског значаја за поуздање електронског испитивања . пратећи строги протоколи припреме, извршили одговарајуће кораке калибрације, извођење прецизних корака калибрације и одржавање стандарда, инжењера, осигуравају да мерења прецизно одражавају дизајн високо-перформанси и милиметра-таласних уређаја. ..
