Структура ПЦБ плоче

Структура ПЦБ плоче углавном укључује различите конструкције слоја плоче као што су једнослојне плоче, двослојни одбори и вишеслојни одбори . Следеће је детаљна структурна анализа:

1. Једнослојна плоча
Структурни састав: Постоји бакарна фолија на само једној страни, а бакрени фолију на другој страни . компоненте се обично постављају на страну без бакарних фолија, а страна са бакарном фолијом се углавном користи за ожичење и лемљење .
Сценарији апликација: Погодно за једноставне склопове, као што су електронски сатови, играчке итд. . Процес производње је једноставан и цена је ниска, али њене функције су релативно сама .

2. Двослојна плоча
Материјал подлоге: Обично се користи ФР -4, која је мешавина стаклених влакана и епоксидне смоле . има добру механичку чврстоћу, изолацију и отпорност на топлоту и може пружити стабилну подршку за плочу у кругу .
Проводни слој: то је, бакарна фолија, која се дистрибуира на горње и доње стране супстрата . разни круг образаца за текући пренос . дебљину бакрене фолије може се одабрати према захтевима ., бакрене фолије, а бакра ФОИЛ-а је погодна за обичне струје, а 1/2 унци бакрене фолије је погодна за обичну струју. склопови .
Изолациони материјал: ПП (препрег) се користи као изолациони материјал усред двослојне плоче . то је мешавина полу-очвршћеног резове и стаклених влакана, која се чврсто може обновити заједно и осигурати да нема кратког споја између два слоја .
Материјал за заштиту површине: укључујући маску за лемљење и слој свиленог екрана . маска за лемљење је генерално зелена, црвена или црна мастила која се користи за заштиту бакрене фолије од оксидације и хрђе, и спречавају лемљење да тече нежељеним местима током лемљења, са нежељеним местима током лемљења; Слој свиленог екрана је обично бела мастила, која се користи за штампање текста или симбола као што су компонентни положаји и модели на ПЦБ плочи, олакшавајући склоп и одржавање .
Сценарији апликације: Процес производње је релативно једноставнији од оне са вишеслојних плоча . погодна је за средње сложено кругове, као што је аудио опрема, ТВ сетови, итд

3. Вишеслојна плоча
Сигнални слој: користи се за постављање компонената и ожичења, главни је слој који повезује различите компоненте, укључујући горњи слој (горњи слој), доњи слој (доњи слој) и вишеструким слојевима за ожичење сигнала . његов дизајн ожичења директно утиче на перформансе и поузданост целокупне ПЦБ .
Слојни слој и приземни слој: Обично се налазе у средњем слоју, који се користе за пружање стабилне напајања и уземљењем за целокупну плочу, у четверослојној плочи, средњи слој 1 може послужити као "наменски канал напајања", као што је +5 В редак за напајање и средњи слој ", као што је +5 В редак за напајање и средњи слој 2", као што је +5 в. слој за другу групу сигналних линија .
Изолациони слој: ФР -4 или други изолациони материјали користе се за раздвајање различитих проводљивих слојева, спречавајући кратке склопове и осигурати независност и стабилност сигнала .

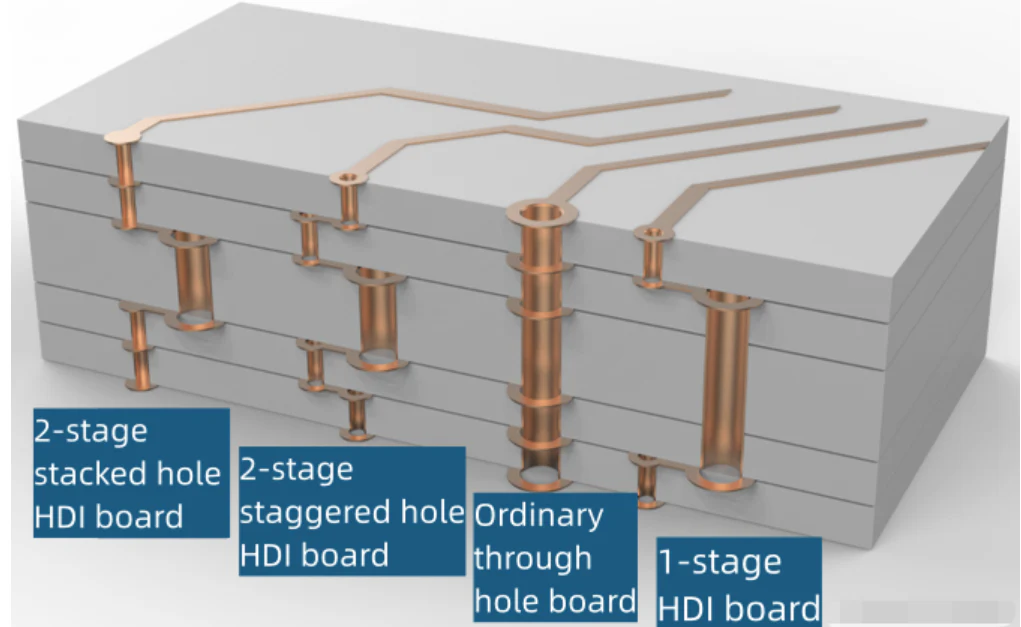

Виас: укључујући рупе, слепе рупе и сахрањене рупе . кроз рупе које пролазе кроз целу плочу и користе се за повезивање кругова различитих слојева и монтира традиционалних компоненти; Слепе рупе се користе за повезивање горњих слојева и унутрашњих слојева, обично за пренос сигнала високе фреквенције, што може смањити дужину стазе и бржи пренос сигнала; Сахрањене рупе одговорно су за електричне везе између унутрашњих слојева . у даскама високе густине, комбинација слепих рупа и сахрањених рупа може да прими више линија док избегава да је одбор превише густ .
Слој површинског третмана: Слично двоструком слоју, има маску за лемљење и слој свиленог екрана, који играју улоге заштите и идентификације . Поред тога, неке високе вишеслојне плоче ће такође подвргнути површинској златној плочи и друге третмане за побољшање проводљивости и отпора корозије .
Сценарији апликације: Погодно за високу густину, брзу брзину и високофреквентни сложени кругови, попут матичних плоча рачунара, матичних плоча мобилних телефона итд. . Број слојева може се повећати како би се задовољили захтеви перформанси у кругу .
