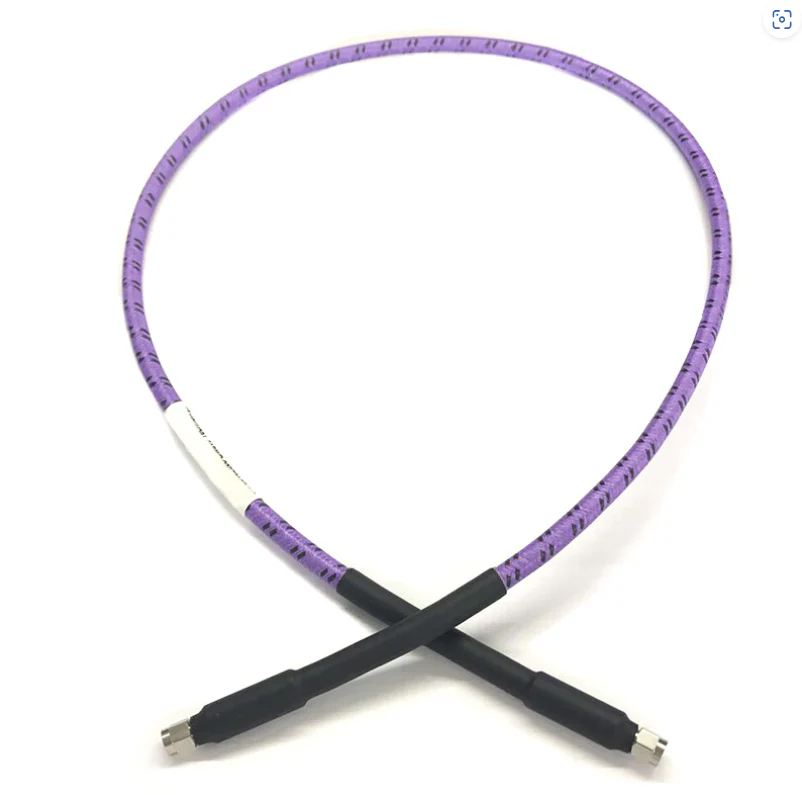

Како одабрати Скупштину РФ кабла



Одабир праве Скупштине РФ кабла је пресудно за осигурање поузданог преноса сигнала у областима као што су телекомуникације, радара, теста и мерења, ваздухопловна и индустријска система . Процес избора, механичким карактеристикама, и специфичним захтевима за заштиту животне средине . овде је корак по корак, и специфични захтеви за пријаву.



1. Појасните захтеве и сценарије пријаве

Тест и мерење: Често савијање, поновљене везе и услови са високим прецизношћу (Е . Г ., лабораторијска опрема, осцилоскопи) .

Фиксна инсталација: Дугорочна стабилност и мале потребе за одржавањем .

Оштре окружења: Изложеност екстремним температурама, влажности, вибрацијама или хемикалијама (Е . Г ., спољне куле, ваздухопловство, индустријске машине) .

Системи високог мобилности: Флексибилност и трајност у кретању у државама (Е . Г ., Дронес, роботи, преносиви уређаји) .



2. Процијените кључне параметре електричних перформанси

а . фреквенцијски опсег

РФ каблови имају максималну радну фреквенцију, осим којег губитак сигнала (пригушење) расте нагло . осигуравају да се оцена кабла покрива оперативни опсег вашег система:

Ниска фреквенција (мања или једнака 6 ГХз): РГ 58, РГ316 (уобичајена у потрошачкој електроници) .

Средње фреквенција (6-26 ГХз): .086, .141 полу-флексибилна и полу-крути каблови .

Висока фреквенција (26-40 ГХз): Ултра-низак губитак амплитуда и фазни коаксијални каблови (Е . Г ., за сателитску комуникацију, радару) .

Ултра-висока фреквенција (40-110 ГХз): Ултра-низак губитак амплитуда и фазни коаксијални каблови (Миллиметер-Ваве системи) .

б . пригушење (губитак сигнала)

Пригушење (дБ / фт) мери губитак сигнала преко удаљености и повећава се са фреквенцијом . за пренос на даљину, приоритет кабловима са ниским пригушивањем .

ц . одговарајућа импеданција

Непотребност неусклађеност изазива рефлексију сигнала, смањење ефикасности и стварање уплитања . утакмицу импеданције кабла у ваш систем:

Већина РФ система (Е . Г ., војска, телекомуникације, опрема за тестирање): 50Ω .

Видео / кабловски ТВ системи: 75Ω .

Избегавајте мешање импеданце (Е . г ., 50Ω кабл са 75Ω конектори) .

Д . капацитет за руковање електричном енергијом

Кабл мора да издржи снагу система (просечна и врхунска снага) да не би се избегла прегревање или кварење . кључни фактори:

Просечна снага: Континуирана снага (Е . Г ., 100В у основним станицама) .

Снага врха: Снага кратког пулса (Е . Г ., киловат-ниво на радар) .

Одредите у окружењима високих температура (Е . Г ., 20% смањења у 60 степени) .

е . фазна стабилност

У фазним сензибилним системима, као што су они са диференцијалним сигналима, минимизирају фазни дрифт узрокован променама температуре или савијањем у савијањем . бирају каблове са стабилном амплитудом и фазним карактеристикама .



3. Процијените механичке карактеристике

. флексибилност

Висока флексибилност: Користите флексибилне каблове за сценарије који захтевају учестало савијање (Е . Г ., тест води) .

Ниска флексибилност: За фиксне инсталације која треба стабилност, користите полу-крути (чврсти спољни спољни проводник) или полу флексибилне каблове .

б . Издржљивост

Радијус савијања: Осигурајте да кабл може да издржи минимални радијус савијања без разградње перформанси .

Отпорност на хабање: Користите каблове са робусним омотачима (Е . г ., нехрђајући челик најлонске плетенице) у оштрим индустријским окружењима .



4. Размотрите отпорност на животну средину

Кабл мора правилно функционисати под својим радним условима:

Температурни опсег: Индустријска оцена (-40 степен до 125 степени), ваздухопловство ({2}} степен до 165 степени) или екстремно окружење . суперпроводници високих температура (Е-65, могу да издрже -65 степен до 200 степени) .

Отпорност на влагу / ИП оцјена: употреба на отвореном Захтијева водоотпорне каблове / конекторе (Е . Г ., иП67 / иП68 Н-тип конектора са О-прстеновима) .

Хемијска отпорност / Отпорност на УВ: За сценарији изложене уље, гориву или сунцу (Е . г ., етилен-тетрафлуороетилен кополимерски омотачи за хемијску отпорност; УВ-стабилизовани ПВЦ за употребу на отвореном) .

Отпорност на вибрације / удар: Војна / ваздухопловне апликације захтевају каблове са робусним оклопом и рељефом напрезања (Е . г ., сусрећу се у Мил-ДТЛ -17 стандардима) .

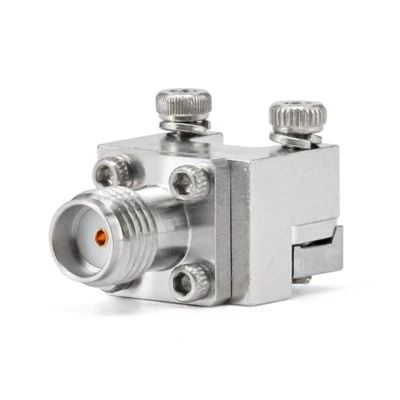

5. Изаберите компатибилне конекторе

Конектори морају да одговарају интерфејсу кабла и опреме, са ниским губитком у уместву и поуздано повезивање:

Обични типови: СМА (до 18 ГХз), Н-тип (до 18 ГХз, висока снага), ТНЦ (отпоран на вибрације), БНЦ (ниска фреквенција, брза веза), 2 . 92мм (до 40 ГХз), 1,85 мм (до 67 ГХз).

Карактеристике: Изаберите Црип, Лемдер или Цомпрессион Цоннецторс на основу инсталационих потреба . у оштрим окружењима, одаберите конектори од нехрђајућег челика над месингом .

Пол и поларитет: Осигурати да мушкарци / женски крајеви одговарају опреми (Е . Г ., мале мушко-типама) .



6. Трошкови и поузданост баланса

Каблови високих перформанси (Е . г ., сребрни проводници, пенасти ПТФЕ / ПТФЕ / ниска густина ПТФЕ) су скупљи, али имају нижи губитак и дуже животни век (погодно за критичне системе) .

Економске опције (Е . г ., челични челик са сребром бакрама, конзервиране бакрене плетенице, ПВЦ омотачи) су погодни за нискофреквентне, некритичне употребе (Е . г ., потрошачка електроника) .

За безбедносно критичне апликације (Е . Г ., медицинска опрема, ваздухопловство), приоритет поузданости над трошковима .



Резиме кључних корака

Разјасните сценариј апликације (фиксни / мобилни, затворени / спољашњи, фреквенцијски распон) .

Ускладите електричне спецификације (импеданција, снага, пригушивање) .

Изаберите одговарајућа механичка својства (флексибилност, величина, издржљивост) .

Осигурати отпорност на животну средину (температура, влажност, хемикалије) .

Изаберите компатибилне конекторе .

Управљање, трошкови и поузданост у равнотежи .



Слиједећи ове кораке можете одабрати Скупштину РФ кабла која оптимизује интегритет сигнала и дуготрајност за ваше специфичне потребе .
