Принцип рада антене

1. Основна структура

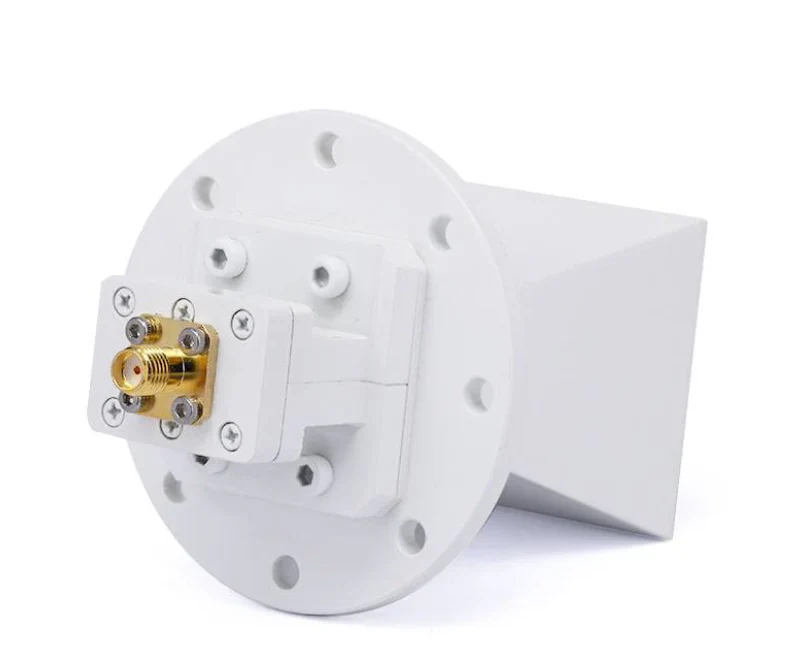

Антена рог обично се састоји од проводљиве структуре у облику рога, са широким крајем према споља и уски крај који је повезан са извором хране . облик рога може бити правоугаони, кружни или други облици, у зависности од дизајнерских захтева .

2. Принцип рада

Принцип радног рата антене заснован је на ширењу и зрачењу електромагнетних таласа кроз талас:

Извор хране: Извор храњења Хорн антене је обично таласна кућа или микроталасна линија која испоручује електромагнетну таласну сигнал на уски крај (назване "рог устима") рога .

ВавеГуиде функција: Уски крај рога је обично повезан са таласом, што је проводљива цев која ефективно води високе фреквенцијске сигнале . ВавеГуиде преноси електромагнетски талас на отварање рога .

Процес зрачења: Када електромагнетски талас уђе у уски крај рога, електрични и магнетна поља сигнала почињу да се шири . рогов облик постепено трансформише долазни електромагнетски талас у зрачење таласа који се шири у свемиру .

Образац зрачења: Узорак зрачења рог антене је релативно уједначен, са добрим усмеравањем . сигнал зрачи са отварања рога, обично формира коничан сноп .

3. Предности

Високи добитак: Због снажне усмерености, антена рог може да се фокусира сигнале, повећавајући добитак .

Широка ширина опсега: Антена рога има широк фреквенцијски одзив, чинећи га погодним за сигнале на више фреквенцијских опсега .

Једноставна структура: Антена рога има једноставан дизајн, лако је израђивати и може да поднесе релативно висок ниво снаге .

4. Апликације

Антене рога се широко користе у:

Микроталасна и РФ комуникација

Радар Системс

Сателитска комуникација

Електронски мерни инструменти

Радио астрономијска запажања

Укратко, рог антена делује претварајући електромагнетне таласе из таласа у зрачене таласе у свемиру, пружајући високу добитак и снажну усмеравање . користи се у различитим апликацијама за пренос сигнала високе фреквенције .
