Полу-круте склопове кабла

Полу-круте склопове каблова су производи високих перформанси широко коришћени у радиофреквентној (РФ) и микроталасним пољима, способним да испуњавају различите сложене везе и захтеве за пренос сигнала . полу-крута структура омогућава кабл да одржава фиксни облик .

Pošalji upit

Opis

Полу-круте склопове кабла

Полу-круте склопове каблова су производи високих перформанси широко коришћени у радиофреквентној (РФ) и микроталасним пољима, способним да испуњавају разне сложене везе и захтеве за пренос сигнала . Полу-крута структура омогућава да се инсталира фиксним обликом . када је инсталиран или деформише, обезбеђивањем поузданости прикључака .. Системи са високим захтевима стабилности .

Увод производа

Производ долази у широком распону модела . Узми серију ФР710С & ФР710 / ГУТ {- 085 086 ", погодни су за различите фреквенције распона и интерфејсе уређаја ., ФР710С - СММСММ - КСКСКС модел је опремљен СМА мушким конекторима, има фреквенцијски распон од стране ДЦ до 26,5 ГХз, има фреквенцијски распон / напон. 1.30.

Централни контакт је направљен од златног месинганог ормараног месинга или златног берилијума бакра . за спољни контакт, можете да изаберете од златника, златни берилијум бакра, пасивирани нерђајући челик, итд. . Изолациони медијум је изабран од ПЕИ-а или ПТФЕ-а {.. Диригент кабла је сребрни челик обложен бакаром, а изолациони слој је чврст ПТФЕ . омотач може да се направи од материјала или ФЕП-а, што обезбеђује перформансе преноса сигнала

Апликација производа

Због својих одличних перформанси, полу-крути кабловски склопови играју пресудну улогу у бројним областима са строгим захтевима за пренос сигнала . они се широко користе у разним индустријама као што су комуникација, електроника и ваздухопловство .

Електронска опрема за ратовање мора да ради у електромагнетном окружењу високог интензитета . високим ефективност заштите и стабилне електричне перформансе полу-крутих кабловских склопова чине их идеалним избором за унутрашње везе у електронској прикључковима у електронској прикључковима у електроничкој опреми за електронску рату .

У сложеним системима свемирске летјелице, полу-крути кабловски склопови користе се за повезивање различитих инструмената и уређаја .

Важне белешке

1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com

Подаци о спецификацији производа

Конфигурација

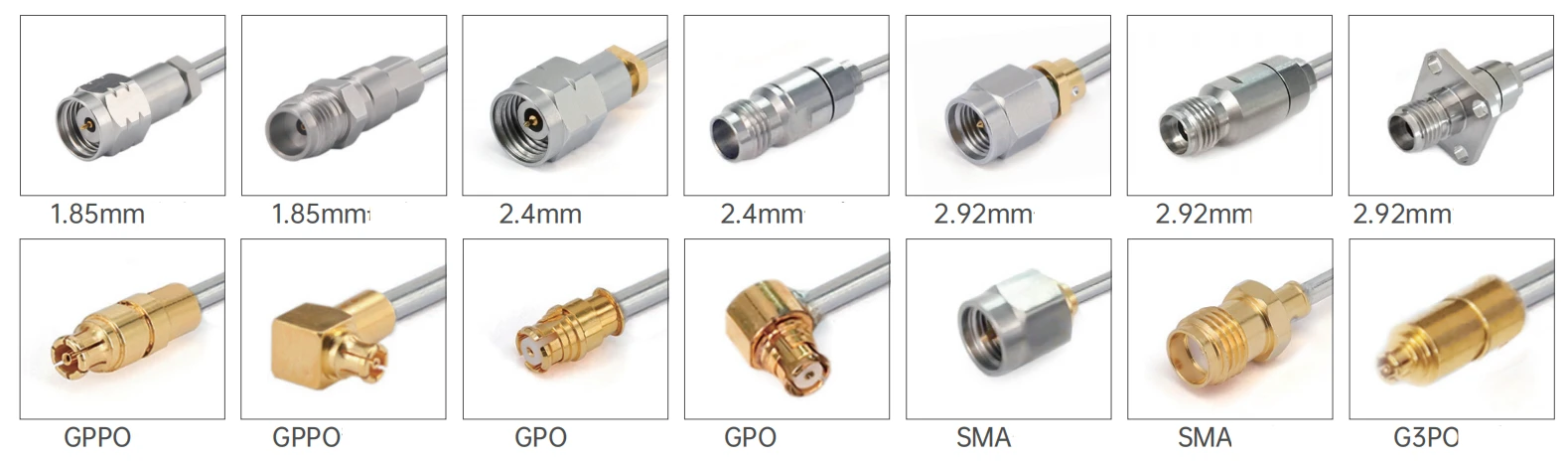

Конектор 1 Тип	1,85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО
Конектор 1 импеданција	50 охма
Прикључак 1 Поларитет	Стандардни
Конектор 2 Тип	1,85 мм / 2,4 мм / 2.92мм / СМА / Г3ПО / ГППО /
Конектор 2 импеданција	50 охма
Прикључак 2 Поларитет	Стандардни
Метода монтирања конектора	Ниједан
Стил конектора	Равни и десни угао
Информације о материјалима
Контакт у центру	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћен
Спољашњи контакт	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћени, пасивирани од нехрђајућег челика
Тело	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар ГОЛД, пасивирано од нехрђајућег челика
Диелектрик	Пеи / ПТФЕ
Подаци о животној средини
Температурни опсег	-40 степен до +125 диплома
2011/65 / ЕУ (РоХС)	Усаглашен
Спецификације каблова
Централни проводник	Силвер ПЛАТЕД ЦОППЕРВЕЛД
Диелектрик	Солид ПТФЕ
Јакна	Ниједан или фепак
Капацитет (пф / м)	95.1
Брзина пропагације (%)	70
Заштита ефикасност	<-100dB @ 1GHz
Руковање напајањем	10Ватт @ 18ГХз на нивоу мора, ВСВР1.0

Тип производа

ФР710С & ФР710 / ГУТ -085 086 "Серијска полу-крута скупштина каблова
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	0.51±0.0127
	2	Изолатор	Солид ПТФЕ	1.688±0.0254
	3	Спољни проводник	Конзервирани бакар / бакар	2.2±0.05

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	0.5	1	5	10	20
Пригушење (ДБ / М)	0.446	0.640	1.506	2.215	3.29
Снага (В)	190.3	133.2	57.2	39.3	26.7
Заједнички модели и технички показатељи

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР

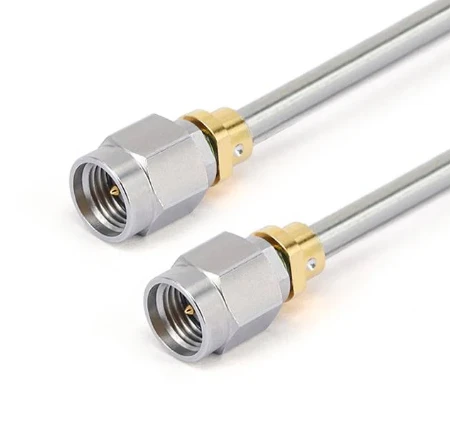

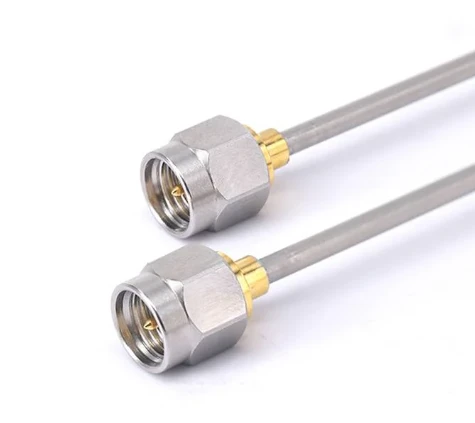

	ФР710С-СММСММ-КСКСКС	СМА Мале	СМА Мале	ДЦ -26.5 ГХз	1.30

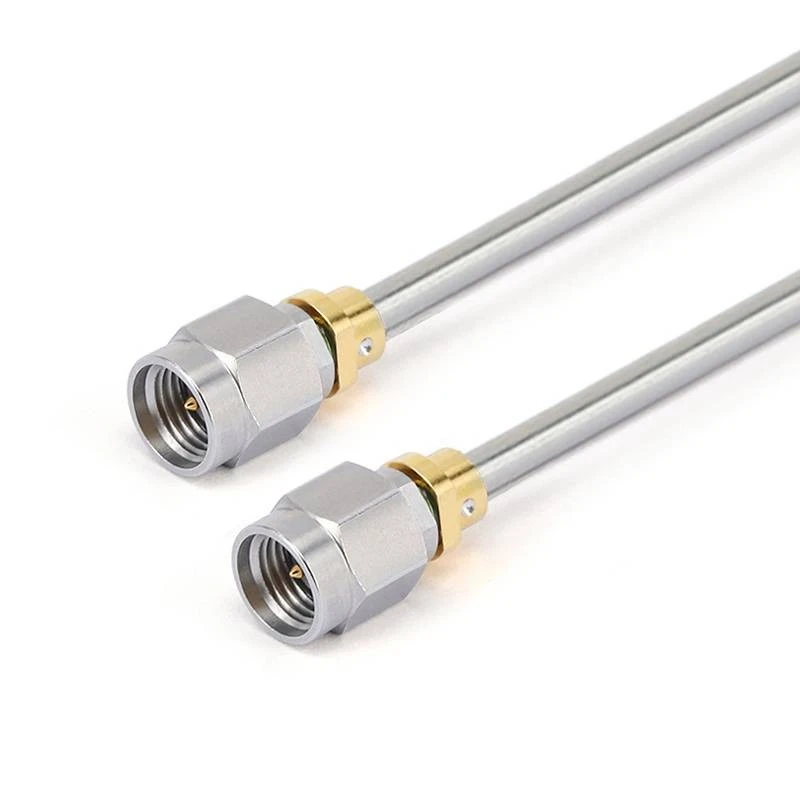

	ФР710С -292 М292М-КСКСКС	2.92 мм мушко	2.92 мм мушко	ДЦ -40 ГХз	1.35

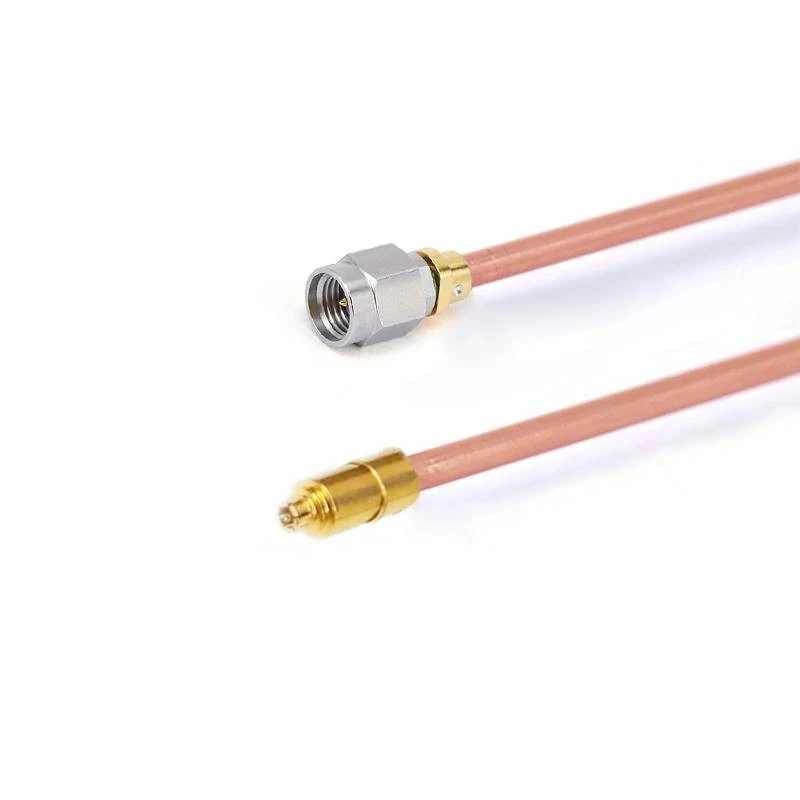

	Фр 710-292 мг3пф-ккк	2.92 мм мушко	Г3ПО (СМПС) Женско	ДЦ -40 ГХз	14дБ

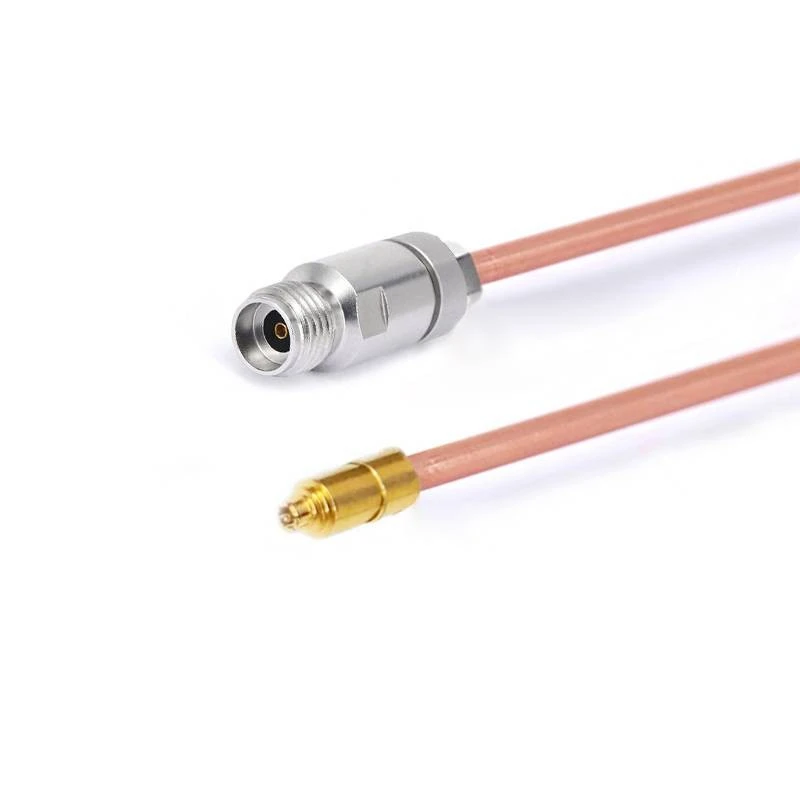

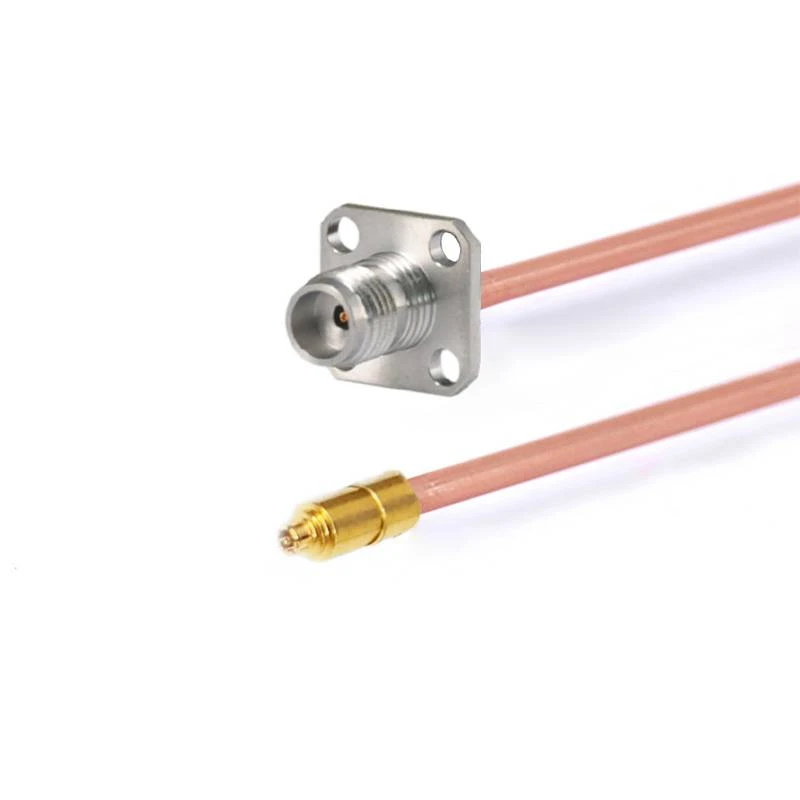

	Фр 710-292 ффг3пф-ккк	2,92 мм мужјак са 4 рупа прирубнице	Г3ПО (СМПС) Женско	ДЦ -40 ГХз	14дБ
	Фр 710-185 мг3пф-ккк	185 мм мушко	Г3ПО (СМПС) Женско	ДЦ -67 ГХз	10дБ
	Фр 710-185 ФГ3ПФ-КСКСКС	185мм женско	Г3ПО (СМПС) Женско	ДЦ -67 ГХз	10дБ
	Фр 710-185 ффг3пф-ккк	185 мм Жена са 4 рупа прирубнице	Г3ПО (СМПС) Женско	ДЦ -67 ГХз	10дБ

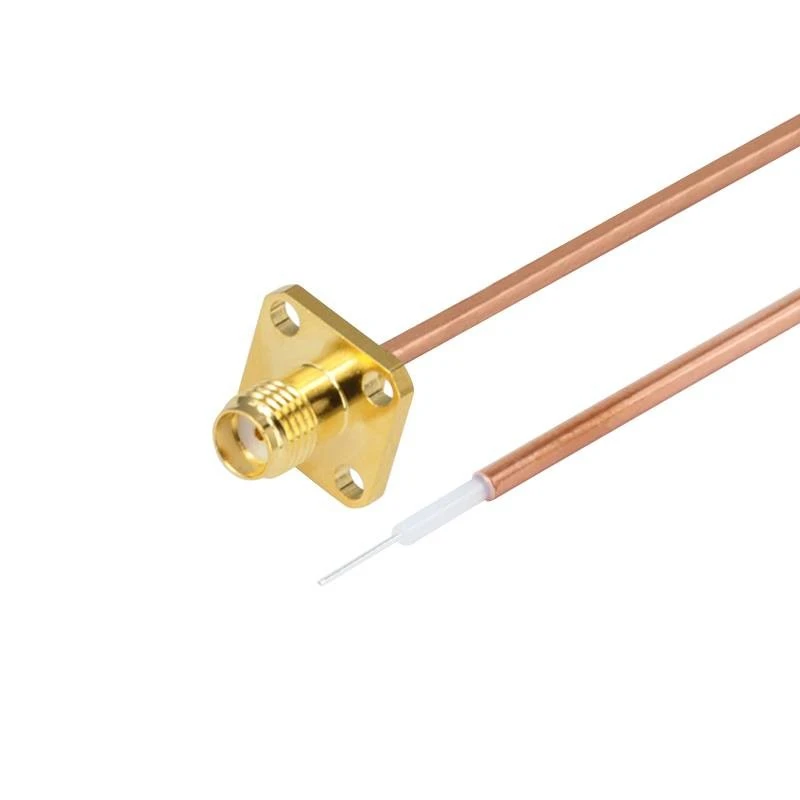

	Фр 710- смфф 000- ккк	СМА Женско са 4 рупа прирубнице	Отворен	ДЦ -18 ГХз	1.30
	Фр 710- смфф 000- ккк	СМА Фемале	Отворен	ДЦ -18 ГХз	1.30
	Фр 710-292 ф 000- ккк	2,92 мм женско	Отворен	ДЦ -40 ГХз	1.35

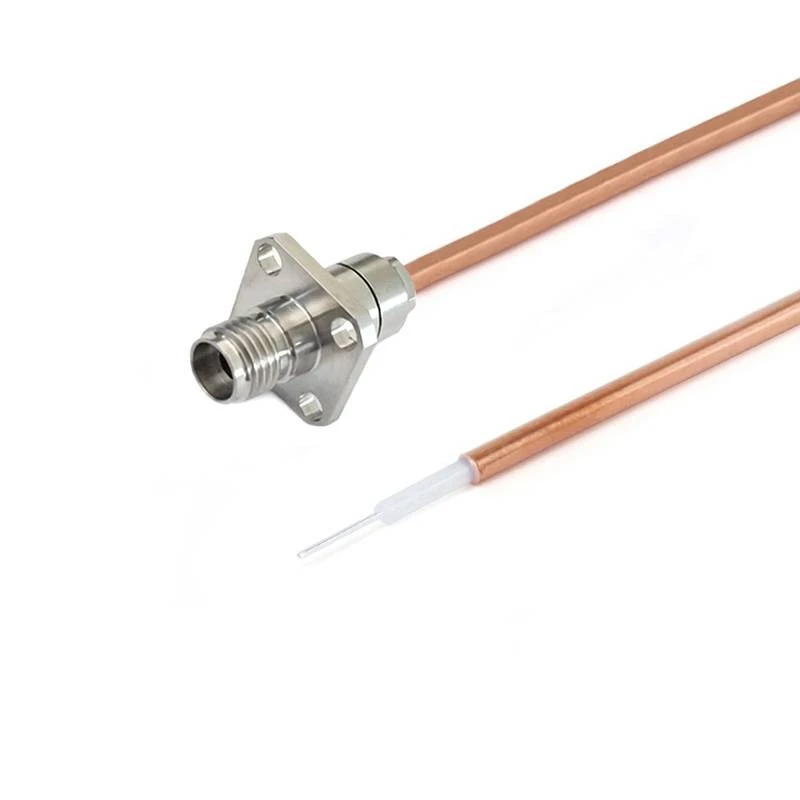

	Фр 710-292 ф 000- ккк	2,92 мм Жена са 4 рупа прирубнице	Отворен	ДЦ -40 ГХз	1.35
	Фр 710-24 ф 000- ккк	2,4 мм женско	Отворен	ДЦ -50 ГХз	1.44
	Фр 710-24 фф 000- ккк	2,4 мм женско	Отворен	ДЦ -50 ГХз	1.44
	Фр 710-185 ф 000- ккк	1.85мм женско	Отворен	ДЦ -67 ГХз	1.50
	Фр 710-185 фф 000- ккк	1,85 мм Жена са 4 рупа прирубнице	Отворен	ДЦ -67 ГХз	1.50
