Испитни каблови за општу намену
Тестирани каблови опште намене су широко половне кабловске производе на пољима као што су електронска испитивања, са више карактеристика за испуњавање различитих захтева за коришћење . у погледу конектора, овај кабл нуди различите врсте конектора, укључујући 1 . 4 мм, 2,92 мм, СМА, Г3ПО, 2,92мм, СМА, Г3ПО. Сви конектори имају импеданцију од 50 ома и стандардну поларитету.
Opis
Испитни каблови за општу намену
Тестирани каблови опште намене су широко половни кабловски производи на пољима као што су електронско тестирање, а са више карактеристика у складу са различитим захтевима употребе . у погледу конектора, овај кабл нуди различите врсте конектора, укључујући 1 . 4 мм, 2 . 4 мм, 2 . 4 мм, 2 . 4 мм, 2 . 4 мм, 2 . 4 мм. Сви конектори имају импеданцију од 50 ома и стандардну поларитету. Штавише, конектори имају вишеструке методе инсталације, укључујући врсте равних и десних углова, које се могу флексибилно прилагодити различитим интерфејсима уређаја.
Увод производа
У погледу селекције материјала, централни контакт, спољни контакт и главни део је направљен од материјала, као што су месингани са златом, берилијум бакарним челиком, који имају добру електричну проводљивост и отпорност на корозију . да би се осигурао перформансе преноса сигнала {. Централни диригент кабла {. Централни проводник кабла је сребрни слој учвршћени бакарни слој. Чврсти ПТФЕ, оклопни слој састоји се од сребрне плочице бакра и бакрене жице, а омотач је направљен од ФЕП материјала . Ово не само да не само да ради само одређене механичке снаге и отпорност на механичку и животну средину .
Апликација производа
Током истраживања, развоја, производње и тестирања базних станица за комуникације, мобилне телефоне, сателитске комуникацијске опреме итд. ., тестне каблове опште намене у комуникационим уређајима за повезивање стабилног преноса сигнала, како би се тачно тестирали различитости, као што је на пример, на пример, да ли ће се на пример појавити на пример, тактична средства, у конструкцији базних станица, тако да се на пример појављује на пример. ., тако да је на пример, тачност кабела од 5 г итд. . на пример. Генератори сигнала, анализатори спектра и друга опрема да прецизно тестирају радио - фреквенцијски рад базних станица, осигуравајући да основне станице могу пружити стабилне и ефикасне комуникационе услуге .
Важне белешке
1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com
Подаци о спецификацији производа
|

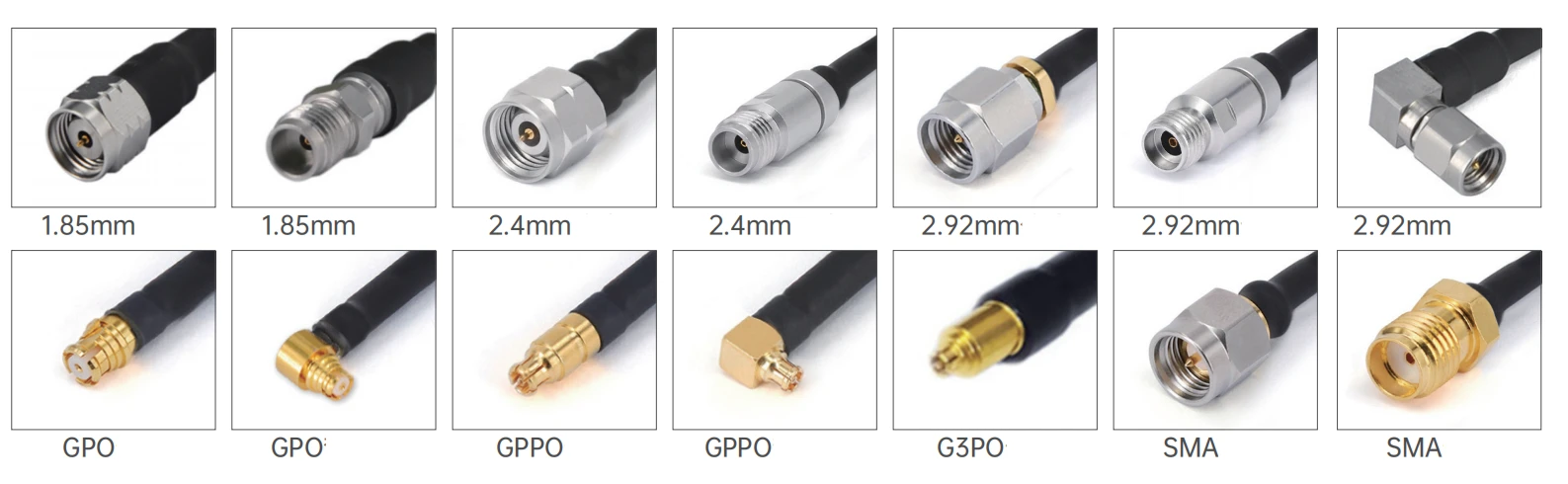

Конфигурација |
|
|
Конектор 1 Тип |
1.85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО / Н |
|
Конектор 1 импеданција |
50 охма |
|
Прикључак 1 Поларитет |
Стандардни |
|
Конектор 2 Тип |
1.85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО / Н |
|
Конектор 2 импеданција |
50 охма |
|
Прикључак 2 Поларитет |
Стандардни |
|
Метода монтирања конектора |
Ниједан |
|
Стил конектора |
Равни и десни угао |
|
Информације о материјалима |
|
|
Контакт у центру |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћен |
|
Спољашњи контакт |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћени, пасивирани од нехрђајућег челика |
|
Тело |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар ГОЛД, пасивирано од нехрђајућег челика |
|
Диелектрик |
Пеи / ПТФЕ |
|
Подаци о животној средини |
|
|
Температурни опсег |
-40 степен до +165 диплома |
|
2011/65 / ЕУ (РоХС) |
Усаглашен |
|
Спецификације каблова |
|
|
Централни проводник |
Силвер ПЛАТЕД ЦОППЕРВЕЛД |
|
Диелектрик |
Солид ПТФЕ |
|
Два заштита |
Сребрни бакарни трака и жица |
|
Јакна |
Пречистити |
|
Капацитет (пф / м) |
95.1 |
|
Брзина пропагације (%) |
70 |
|
Заштита ефикасност |
<-100dB @ 1GHz |
|
Руковање напајањем |
10Ватт @ 18ГХз на нивоу мора, ВСВР1.0 |
Тип производа
| ГАФ71 / РГ405СС 405 Сериес Флексибилна кабловска скупштина | ||||
 |
Пречник структуре (мм) |
|||
|
1 |
Унутрашњи проводник |
Сребрни челик обложен бакра |
0.51±0.05 |
|
|
2 |
Изолатор |
Солид ПТФЕ |
1.63±0.05 |
|
|
3 |
Унутрашња заштита |
Сребрни бакарни опсег |
1.80±0.05 |
|
|
4 |
Спољни штит |
Сребрна плетеница бакрене жице |
2.18±0.05 |
|
|
5 |
јакна |
Пречистити |
2.54±0.1 |
|
| Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени) | |||||||
|
Фреквенција (ГХз) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Пригушење (ДБ / М) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Пригушење (ДБ / ФТ) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Заједнички модели и технички показатељи
|
|||||
|
Слика |
Скрати |
Конектор 1 |
Конектор 2 |
Фреквенција |
Повратак губитка / ВСРР |
 |

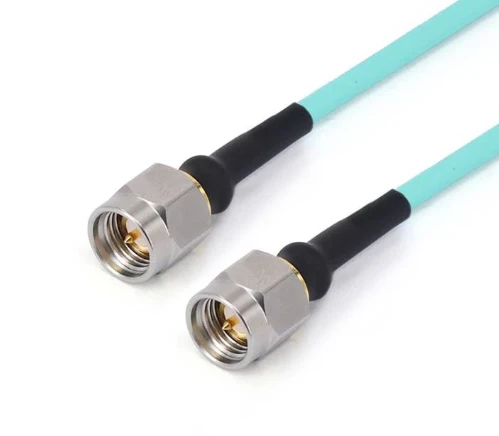

ФРФ 71- сммммм-ккк |
СМА Мале |
СМА Мале |
ДЦ -26.5 ГХз |
1.30 |
 |

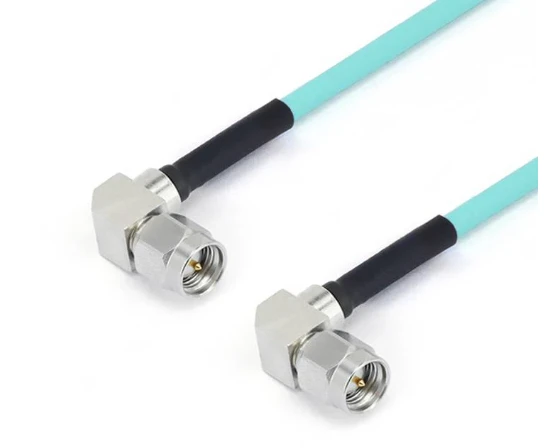

Фрф 71- смвмммвм-ккк -18 г |
СМА мушкарац са правим углом |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.30 |
 |

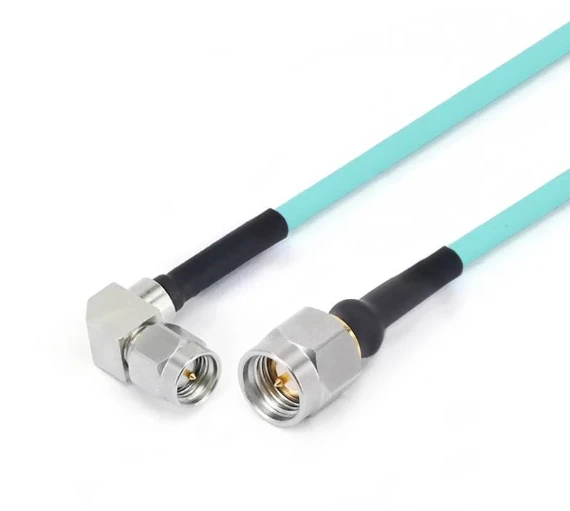

Фрф 71- смммвм-ккк -18 г |
СМА Мале |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.30 |
 |
ФРФ 71- СММГПФ-КСКСКС |
СМА Мале |
ГПО (СМП) Женско |
ДЦ -26.5 ГХз |
1.35 |
 |
Фрф 71- сммгпвф-ккк |
СМА Мале |
ГПО (СМП) Женско са правим углом |
ДЦ -26.5 ГХз |
1.35 |
 |
ФРФ 71- СМФГПФ-КСКСКС |
СМА Фемале |
ГПО (СМП) Женско |
ДЦ -26.5 ГХз |
1.35 |
 |
ФРФ 71- СМФФГПФ-КСКСКС |
СМА Женско са 4 рупа прирубнице |
ГПО (СМП) Женско |
ДЦ -26.5 ГХз |
1.35 |
 |
ФРФ 71- СММГППФ-КСКСКС |
СМА Мале |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
14дБ |
 |
Фрф 71- сммгппвф-ккк |
СМА Мале |
ГППО Жена са правим углом |
ДЦ -26.5 ГХз |
14дБ |
 |
Фрф 71- смвмгппф-ккк -18 г |
СМА мушкарац са правим углом |
ГППО (Мини-СМП) Женско |
ДЦ -18 ГХз |
15дБ |
 |
Фрф 71- смвмпппвф-ккк -18 г |
СМА мушкарац са правим углом |
ГППО Жена са правим углом |
ДЦ -18 ГХз |
15дБ |
 |
ФРФ 71- СМФГППФ-КСКСКС |
СМА Фемале |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
14дБ |
 |
ФРФ 71- СМФФГППФ-КСКСКС |
СМА Женско са 4 рупа прирубнице |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
14дБ |
 |
ФРФ 71-292 М292М-КСКСКС |
2.92 мм мушко |
2.92 мм мушко |
ДЦ -40 ГХз |
1.35 |
 |
ФРФ 71-292 МГПФ-КСКСКС |
2.92 мм мушко |
ГПО (СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
Фрф 71-292 мгпвф-ккк |
2.92 мм мушко |
ГПО (СМП) Женско са правим углом |
ДЦ -40 ГХз |
12дБ |
 |
ФРФ 71-292 ФГПФ-КСКСКС |
2,92 мм женско |
ГПО (СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 ФФГПФ-КСКСКС |
2,92 мм Жена са 4 рупа прирубнице |
ГПО (СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 МГППФ-КСКСКС |
2.92 мм мушко |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 ФГППФ-КСКСКС |
2,92 мм женско |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 ФФГППФ-КСКСКС |
2,92 мм Жена са 4 рупа прирубнице |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
14дБ |
 |
Фрф 71-292 мгппвф-ккк |
2.92 мм мушко |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ -40 ГХз |
12дБ |
 |
ФРФ 71-292 МГ3ПФ-КСКСКС |
2.92 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 ФГ3ПФ-КСКСКС |
2,92 мм женско |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-292 ФФГ3ПФ-КСКСКС |
2,92 мм Жена са 4 рупа прирубнице |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
14дБ |
 |
ФРФ 71-24 М24М-КСКСКС |
2,4 мм мушко |
2,4 мм мушко |
ДЦ -50 ГХз |
14дБ |
 |
ФРФ 71-24 ФГПФ-КСКСКС |
2,4 мм женско |
ГПО (СМП) Женско |
ДЦ -40 ГХз |
12дБ |
 |
Фрф 71-24 ффгпф -100 |
2,4 мм Жена са 4 рупа прирубнице |
ГПО (СМП) Женско |
ДЦ -40 ГХз |
12дБ |
 |
Фрф 71-24 мгпвф-ккк |
2,4 мм мушко |
ГПО (СМП) Женско са правим углом |
ДЦ -40 ГХз |
10дБ |
 |
ФРФ 71-24 МГППФ-КСКСКС |
2,4 мм мушко |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
12дБ |
 |
Фрф 71-24 мгппвф-ккк |
2,4 мм мушко |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ -40 ГХз |
10дБ |
 |
ФРФ 71-24 ФГППФ-КСКСКС |
2,4 мм женско |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
12дБ |
 |
ФРФ 71-24 ФФГППФ-КСКСКС |
2,4 мм Жена са 4 рупа прирубнице |
ГППО (Мини-СМП) Женско |
ДЦ -40 ГХз |
12дБ |
 |
ФРФ 71-185 МГ3ПФ-КСКСКС |
1,85 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
 |
ФРФ 71-185 ФГ3ПФ-КСКСКС |
1.85мм женско |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
 |
ФРФ 71-185 ФФГ3ПФ-КСКСКС |
1,85 мм са 4 рупа прирубнице |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
|
ГАФ72 / РГ402СС Флексибилна кабловска серија |
||||||
|
Пречник структуре (мм) |
||||||
 |
1 |
Унутрашњи проводник |
Сребрни челик обложен бакра |
0.92±0.05 |
||
|
2 |
Изолатор |
Солид ПТФЕ |
2.97±0.05 |
|||
|
3 |
Унутрашња заштита |
Сребрни бакарни опсег |
3.25±0.05 |
|||
|
4 |
Спољни штит |
Сребрна плетеница бакрене жице |
3.58±0.1 |
|||
|
5 |
јакна |
Пречистити |
4.12±0.13 |
|||
| Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени) | |||||||
|
Фреквенција (ГХз) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Пригушење (ДБ / М) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Пригушење (ДБ / ФТ) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Заједнички модели и технички показатељи
|
|||||
|
Слика |
Скрати |
Конектор 1 |
Конектор 2 |
Фреквенција |
Повратак губитка / ВСРР |
|
|
ФРФ 72- сммммм-ккк |
СМА Мале |
СМА Мале |
ДЦ -26.5 ГХз |
1.30 |
|
|

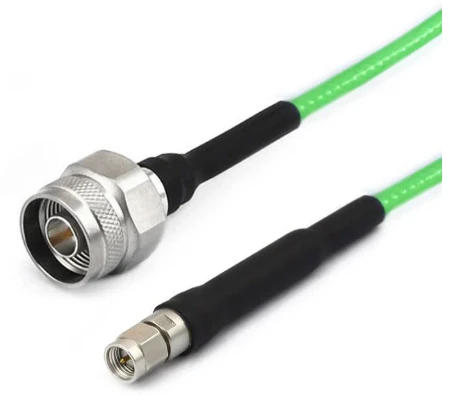

ФРФ 72- НМСМММ-КСКСКС |
Н мушко |
СМА Мале |
ДЦ -18 ГХз |
1.25 |
|
|

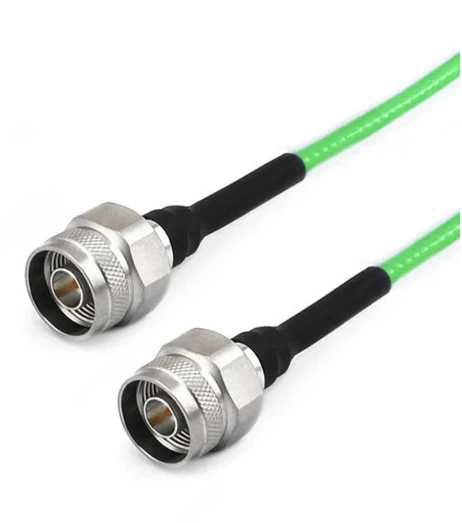

ФРФ 72- НМНМ-КСКСКС |
Н мушко |
Н мушко |
ДЦ -18 ГХз |
1.25 |
