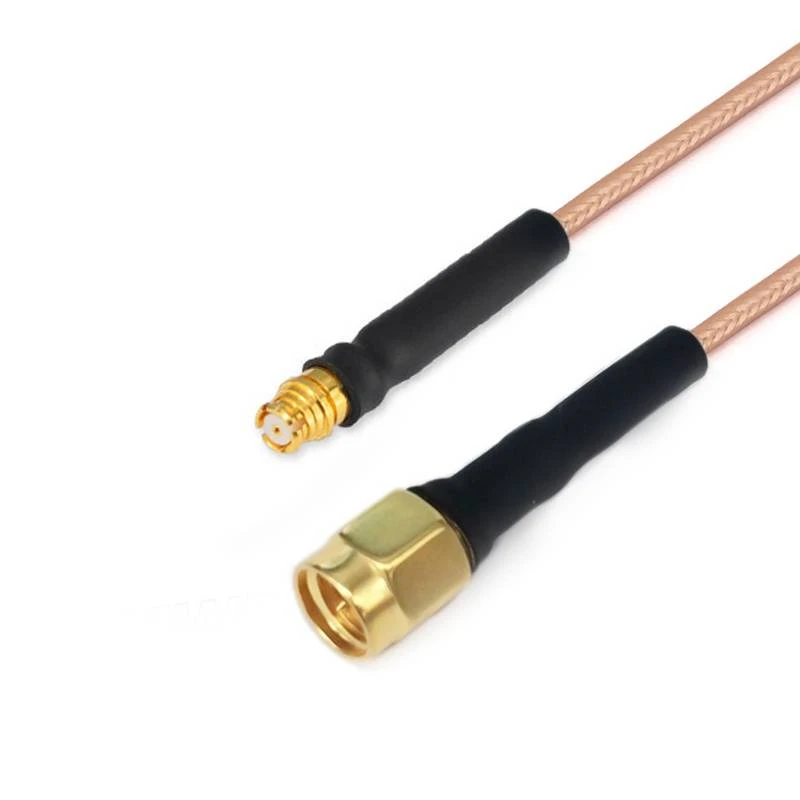

RG Series Cable Assemblies

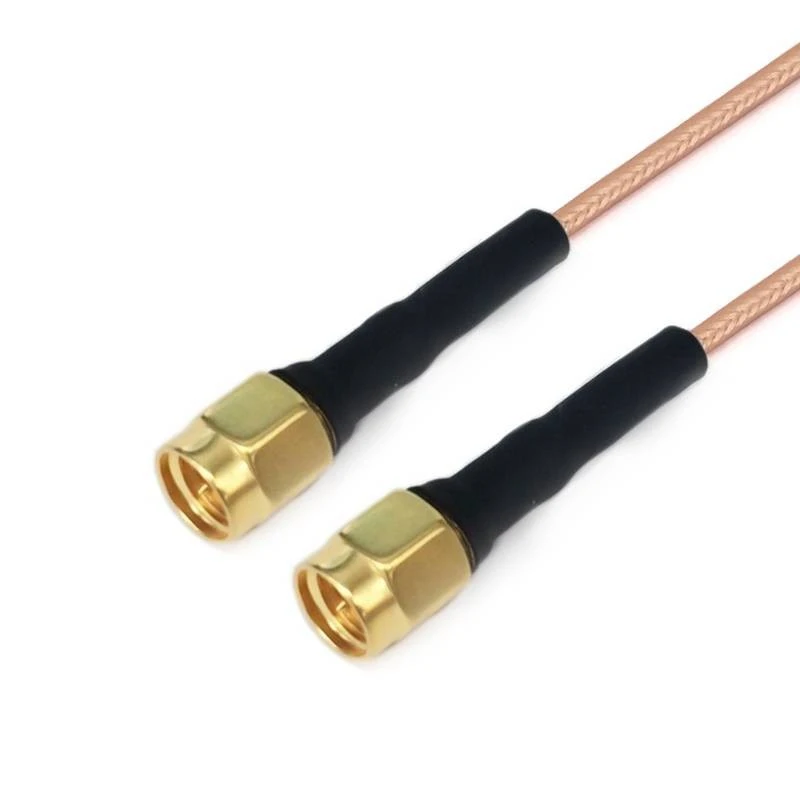

gar3-smmsmm-xxx-1

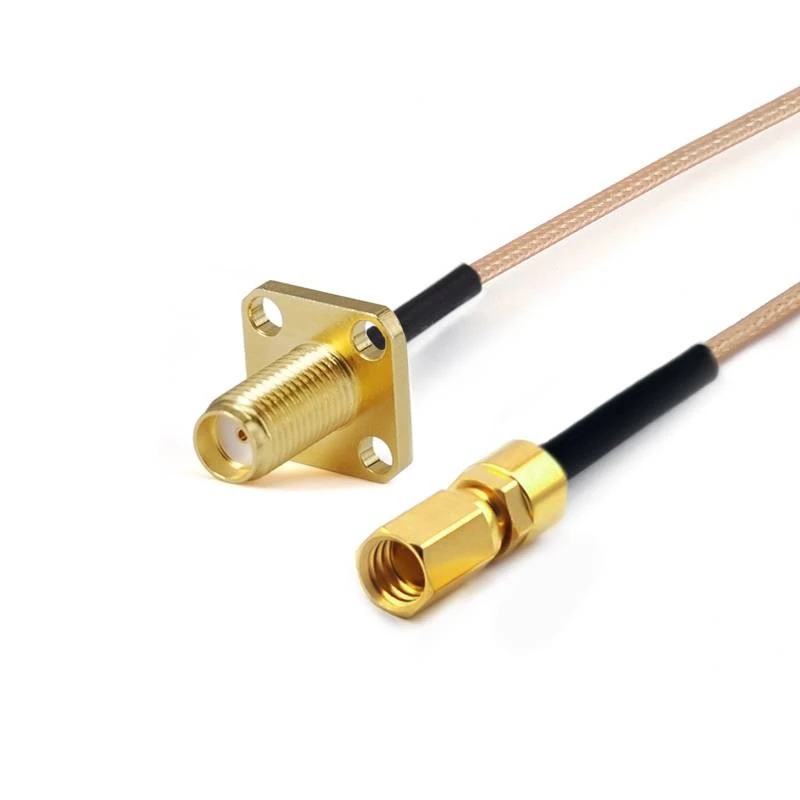

gar8-smffssmcf-xxx-1

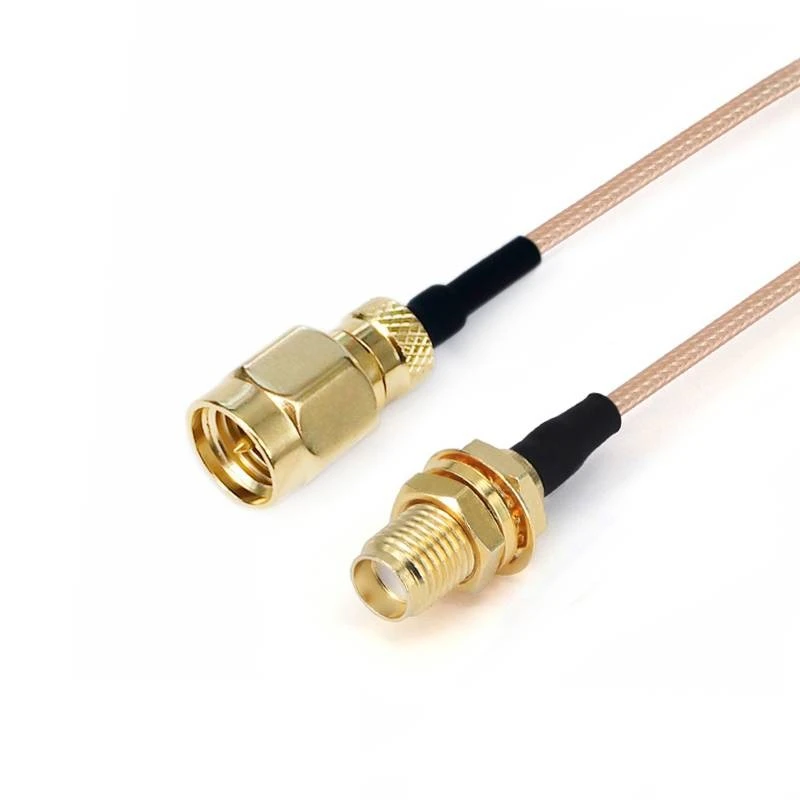

gar8-smmsmyf-xxx-1

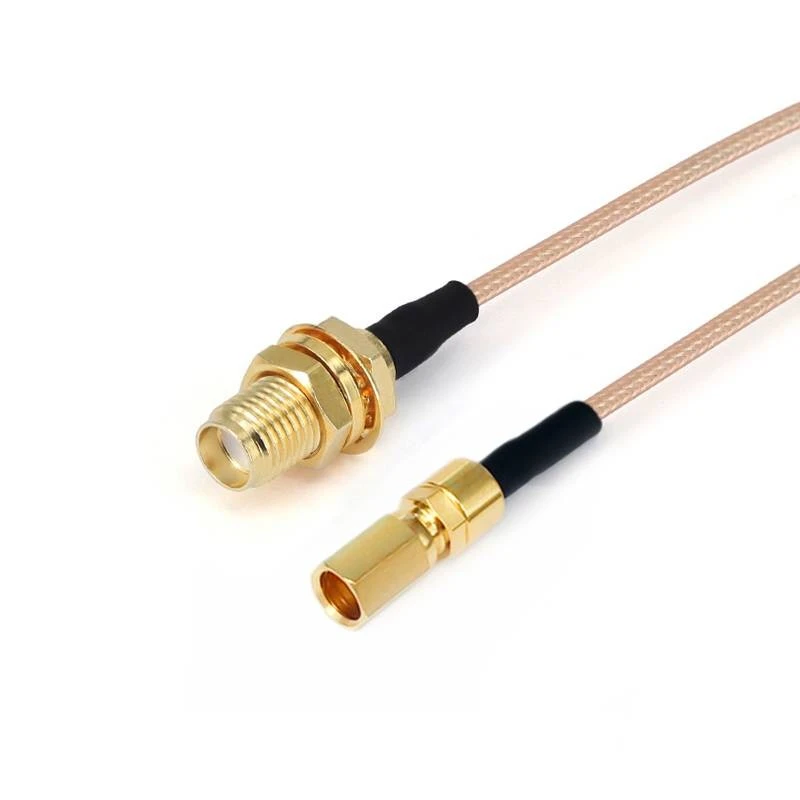

gar8-smyfssmcf-xxx-1

Скупштине серије РГ серије

Склопне склопове серије РГ ниске фреквенције (ДЦ {{{1} ГХЗ) су врста кабловских компоненти са специфичним перформансама и сценарима за пријаву . њихово прекривање фреквенције јасно укључује Банд ДЦ на 3 ГХз, испуњавање различитих захтева за пренос сигнала у овом фреквенционом опсегу .

Pošalji upit

Opis

Увод производа

Склопне склопове ниског фреквенције РГ-а (ДЦ {{{1} ГХЗ) су врста кабловских компоненти са специфичним перформансама и сценарима за пријаву . Њихово прекривање фреквенције, који су испуњавали разнолики захтеве за пренос сигнала у оквиру овог фреквенционог опсега у оквиру овог фреквенционог распона 223. и РГ-а 223. и РГ. 223.

ФЛЕКСИРФ-ове РГ каблове са ниским фреквенцијама показују одличне електромагнетне имунитет уплитања и добра флексибилност . Они су лагани и поседују својства као што су висока отпорност на високу температуру, отпорност на влагу и отпорност на корозију .

Структуре производа

Унутрашњи проводници РГ серије ниске каблове са ниским фреквенцијама израђени су од вишеструких сребрних бакрених челика (СЦЦС) . Овај материјал не само да не само да обезбеђује одличну електричну проводљивост и флексибилност, већ и побољшава перформансе преноса сигнала и отпорност на сигнализацију и отпорност на сигнал .

Диелектрични:Екструдирани чврсти политетрафлуороетилен (ПТФЕ) . ПТФЕ поседује одлична својства електричне изолације, хемијска стабилност и отпорност на високу температуру, што ефикасно изолира проводник из спољног окружења и смањења пропуштања сигнала и сметње и сметње сигнала .

Схиелд:Изграђен са сребрним плетеним бакаром (СПЦ) плетеном . овом оклопом ефикасно блокира спољне електромагнетне сметње да продире у унутрашњост каблова, док спречава унутрашње цурење сигнала, обезбеђивање стабилног и нетакнутог сигнала .

Апликација производа

Индустријска електроничка поље:

Примењује се на опрему за индустријске аутоматизације, као што је пренос сигнала високофреквентних сигнала у сензорима, индустријским управљачким системима и праћење уређаја, испуњавање потреба високо прецизне контроле и стицања података у индустријском окружењу .

Комуникацијски поље:

Користи се за испитивање производње комуникационих уређаја (као што су мобилни телефони, ВИФИ модули, ГПС модули, као и сигналне везе између антена и модула . Осигурава стабилан пренос сигнала у ДЦ -3 ГХЗ фреквенцијској бенду за бежичну комуникацијску опрему .

Важне белешке

1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com

Подаци о спецификацији производа

Конфигурација

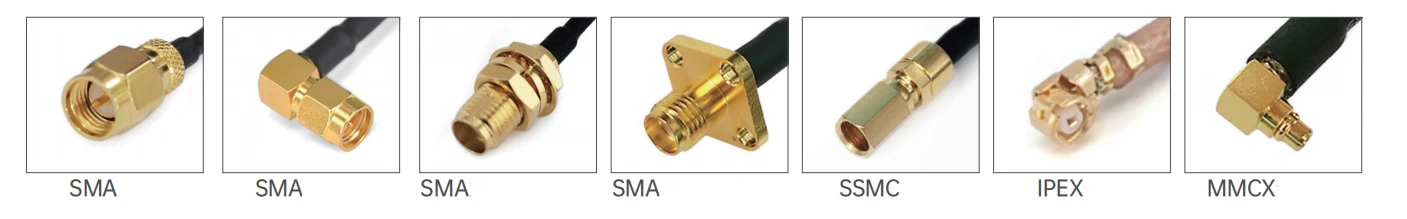

Конектор 1 Тип	СМА / ССМА / СМБ / ССМБ / ССМЦ / МЦКС / ММЦКС / БНЦ / Н / ГПО
Конектор 1 импеданција	50 охма
Прикључак 1 Поларитет	Стандардни
Конектор 2 Тип	СМА / ССМА / СМБ / ССМБ / ССМЦ / МЦКС / ММЦКС / БНЦ / Н / ГПО
Конектор 2 импеданција	50 охма
Прикључак 2 Поларитет	Стандардни
Метода монтирања конектора	Ниједан
Стил конектора	Равни и десни угао
Информације о материјалима
Контакт у центру	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћен
Спољашњи контакт	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћени, пасивирани од нехрђајућег челика
Тело	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар ГОЛД, пасивирано од нехрђајућег челика
Диелектрик	ПТФЕ
Подаци о животној средини
Температурни опсег	-40 степен до +165 диплома
2011/65 / ЕУ (РоХС)	Усаглашен

Тип производа

ФРР3 / РГ316 РГ СЕРИЈЕ СКОБЛЕ КАБЕЛА (3ГХЗ)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	7x0.17±0.05
	2	Изолатор	ПТФЕ	1.56±0.05
	3	Унутрашња заштита	Сребрна жица која се бацала	1.95±0.05
	4	јакна	Пречистити	2.56±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	0.1	0.4	0.9	1.5	2.5
Пригушење (ДБ / М)	0.27	0.54	0.82	1.06	1.39
Снага (В)	340	170	113	88	68

Електрична и механичка својства

Фреквенција (ГХз)

Импеданција (ω)

Брзина преноса

Капацитет

Заштита

Радна температура

домет

Минимални радијус савијања

Радни напон

70%

94пф / м

>70 дБ

-65 степен ~ +200 степен

15 мм

1200V

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР
	ФРР 3- СММГПФ-КСКСКС	СМА Мале	ГПО Фемале	ДЦ -3 ГХз	1.25

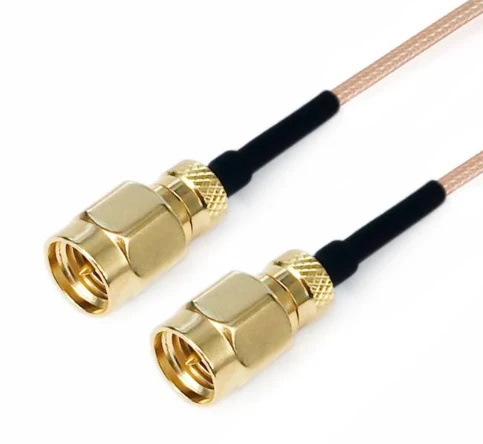

	Фрр 3- сммммм-ккк	СМА Мале	СМА Мале	ДЦ -3 ГХз	1.25

ФРР8 / РГ178 РГ СЕРИЈЕ Склопи каблова (3ГХз)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	7x0.102±0.05
	2	Изолатор	ПТФЕ	0.86±0.05
	3	Унутрашња заштита	Сребрна жица која се бацала	1.30±0.05
	4	јакна	Пречистити	1.86±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	0.1	0.4	1	2	3
Пригушење (ДБ / М)	0.45	0.92	1.45	2.0	2.6
Снага (В)	340	170	113	88	68
