Low Loss Phase Stable Series

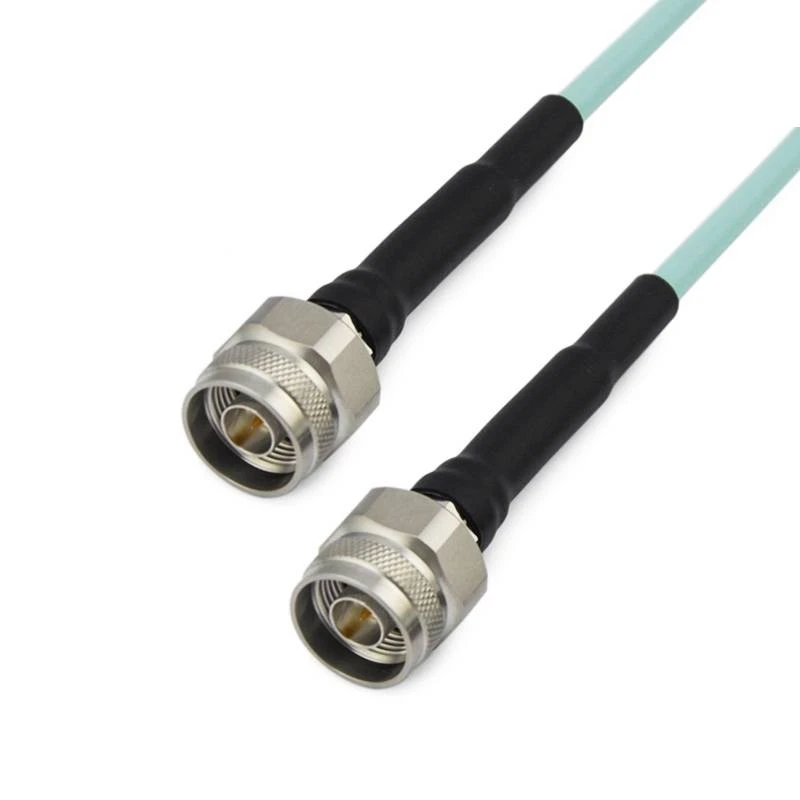

gaa3-nmnm-xxx-1

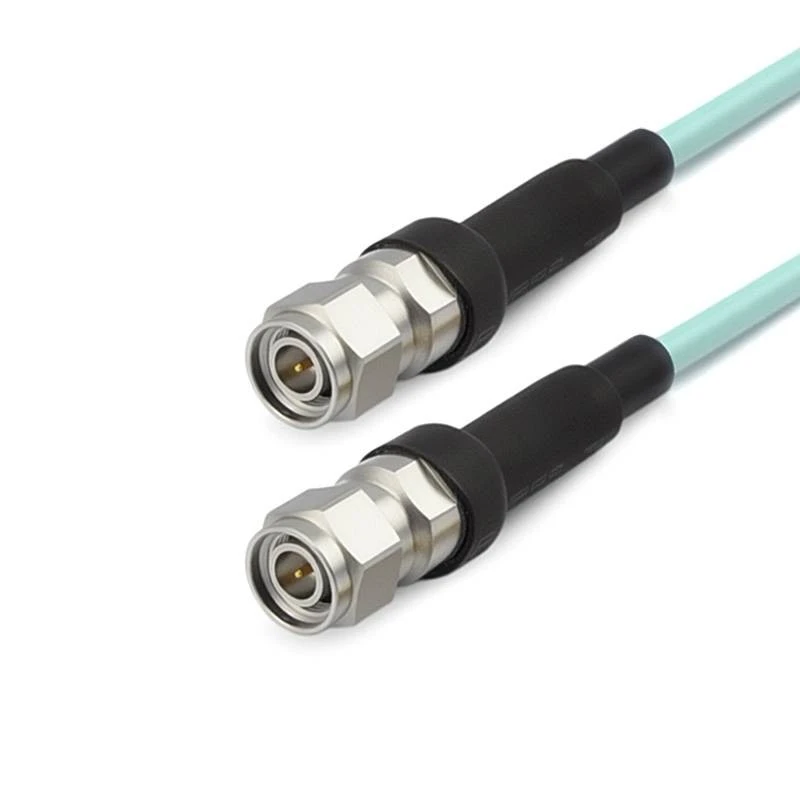

gaa3-tncmtncm-xxx-1

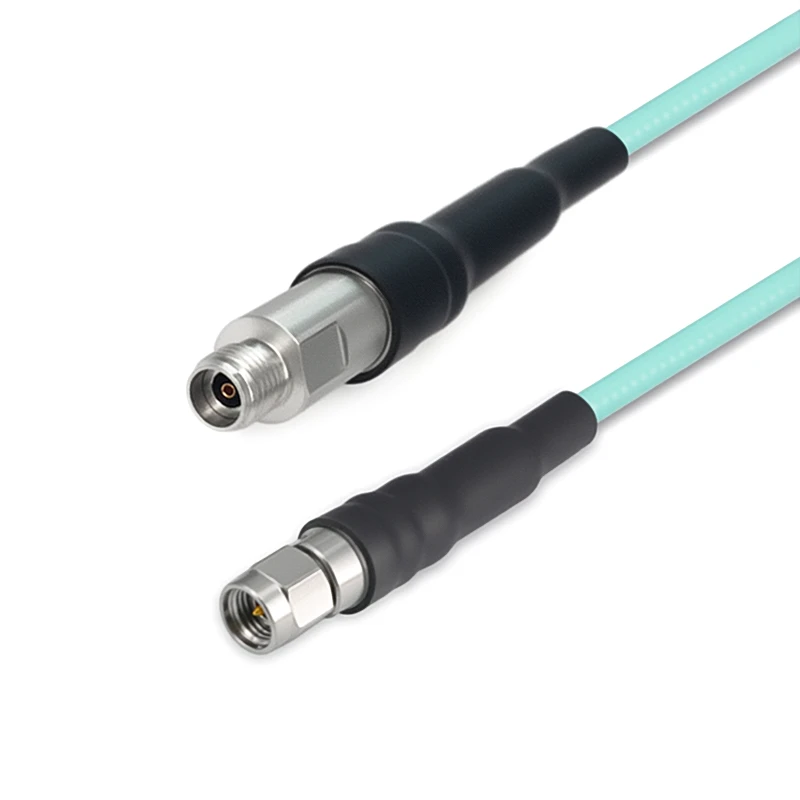

gau1-292m292f-xxx-1

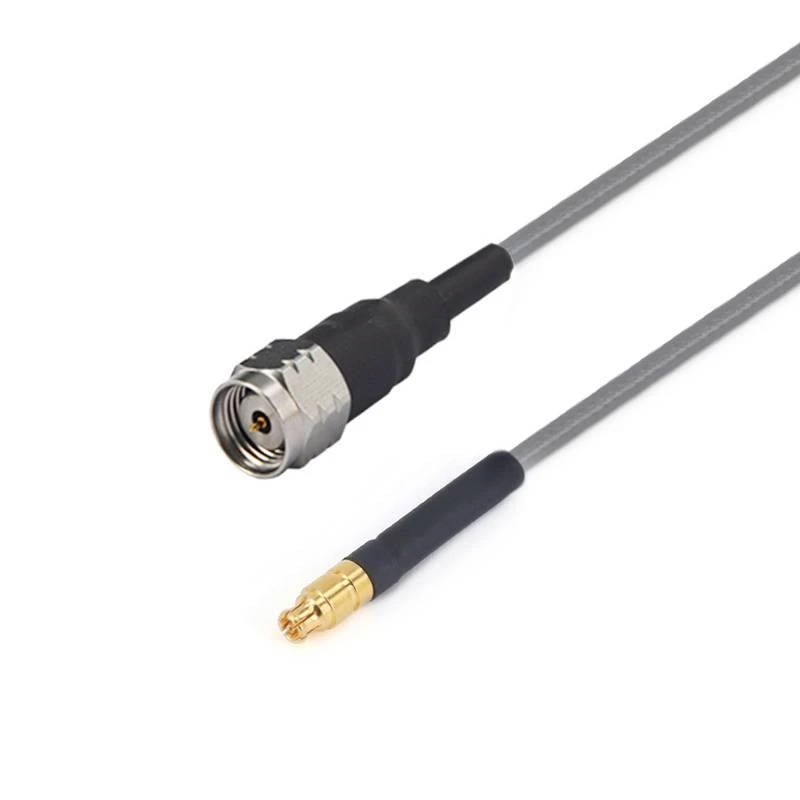

gau2-185mgppf-xxx-7

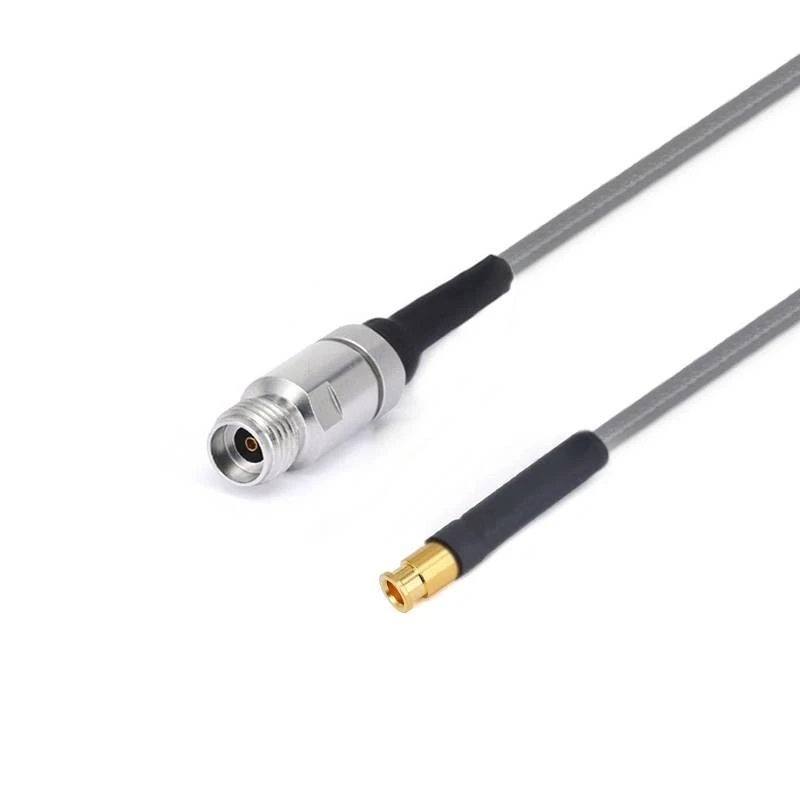

gau2-292fmmpxf--1

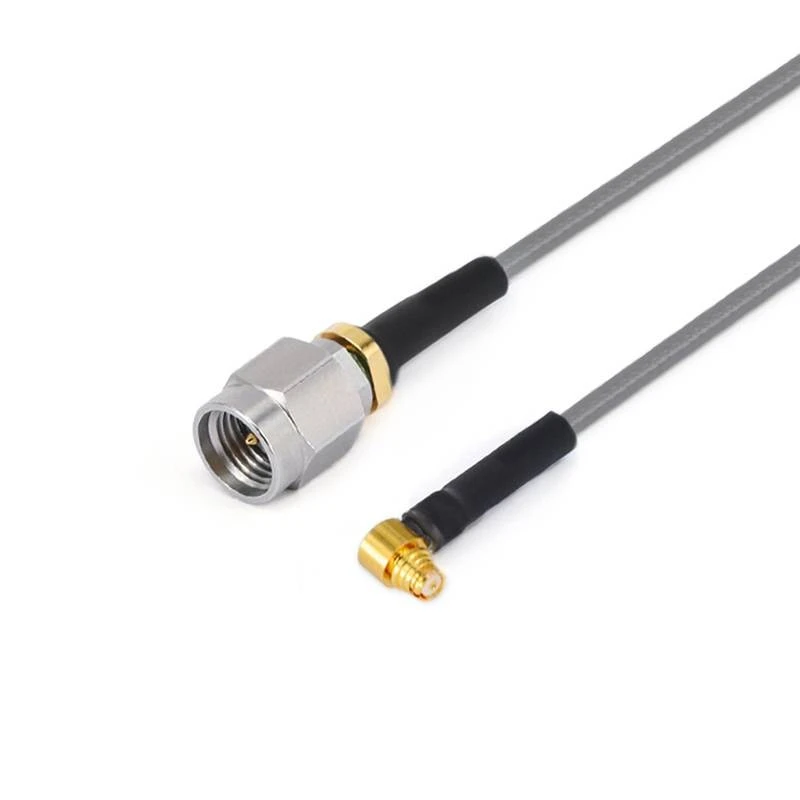

gau2-292mgpwf-xxx-1

Стил Стибле Сериес

У данашњој сечним пољима као што су комуникација, електронско тестирање и мерење, стабилност сигналних карактеристика и карактеристика ниске губитке постају основни фактори који одређују перформансе система, а релевантни захтеви постају све строжији .

Pošalji upit

Opis

Увод производа

In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving precise and Ефикасан пренос сигнала .

Структуре производа

Одличне карактеристике ниских губитака:

Они показују изузетно изванредне перформансе ниског губитка у различитим условима фреквенције . модел Фру1 / ГТ147А (40ГХЗ) као пример, чак и у високофреквентном окружењу до 40ГХз, његова пригушивања је само 2 {{8} 85 ДБ по метру.

Претходна фазна стабилност:

Они поседују високо стабилне фазне карактеристике . на пример, када ФРу1 / ГТ147А ради на фреквенцији 10 ГХз, стабилност механичке фазе може доћи до 10ГХз / 3 степена; Када је фреквенција 18ГХз, може доћи до 18ГХз / 5 степени . тако стабилна фаза може ефикасно сузбити фазне флуктуације током преноса сигнала, у великој мери избјегавајући изобличење сигнала и сметњи проузроковане нестабилним фазама . за комуникационе системе и опрему за комуникацију . за учење фазе. ..

Широко прекривање фреквенције:

Производи имају широк распон покривања фреквенције, који се протежу од директне струје (ДЦ) до 110ГХз . различити модели склопова каблова могу се тачно прилагодити различитим фреквенцијама како би се задовољили различити захтеви за испуњавање различитих захтева за пријаву .

Апликација производа

У тестирању микроталасних анехојских комора, они повезују тестну опрему и уређаје под тестом, а њихова стабилна карактеристика преноса сигнала осигуравају тачност и поузданост резултата испитивања у инструментима попут мрежних анализатора и анализама спектра, пружајући снажну подршку слабих сигнала инструментима, пружају снажну подршку за истраживање и развој електронских производа и инспекцијског мерења и развоју електронских производа и инспекцијом квалитета.

Важне белешке

1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com

Подаци о спецификацији производа

Конфигурација
Конектор 1 Тип	1.85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО / Н / ТНЦ
Конектор 1 импеданција	50 охма
Прикључак 1 Поларитет	Стандардни
Конектор 2 Тип	1.85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО / Н / ТНЦ
Конектор 2 импеданција	50 охма
Прикључак 2 Поларитет	Стандардни
Метода монтирања конектора	Ниједан
Стил конектора	Равни и десни угао
Информације о материјалима
Контакт у центру	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћен
Спољашњи контакт	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћени, пасивирани од нехрђајућег челика
Тело	Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар ГОЛД, пасивирано од нехрђајућег челика
Диелектрик	Пеи / ПТФЕ
Подаци о животној средини
Температурни опсег	-40 степен до +165 диплома
2011/65 / ЕУ (РоХС)	Усаглашен

Тип производа

ФРУ1 / ГТ147А САСТАВА СТАБИЛНОГ ФАЗА ФРУ1 ГТ147А (40ГХЗ)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	0.91±0.05
	2	Изолатор	Солид ПТФЕ	2.69±0.05
	3	Унутрашња заштита	Сребрни бакарни опсег	2.86±0.05
	4	Спољни штит	Сребрна плетеница бакрене жице	3.28±0.05
	5	јакна	Пречистити	3.73±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	1	10	18	26.5	40
Пригушење (ДБ / М)	0.39	1.31	1.81	2.23	2.85
Снага (В)	380	120	90	75	65

Електрична и механичка својства
Учесталост (ГХз)	Импеданција (Ω)	Брзина преноса	Капацитет	Заштита	Радна температура домет	Минимални радијус савијања	Механички Стабилност фазе
40	50	77%	86 пф / м	>100дБ	-65 степен ~ +165 степен	6,35 мм	10ГХз / 3 степена 18ГХз / 5 степени
Заједнички модели и технички показатељи

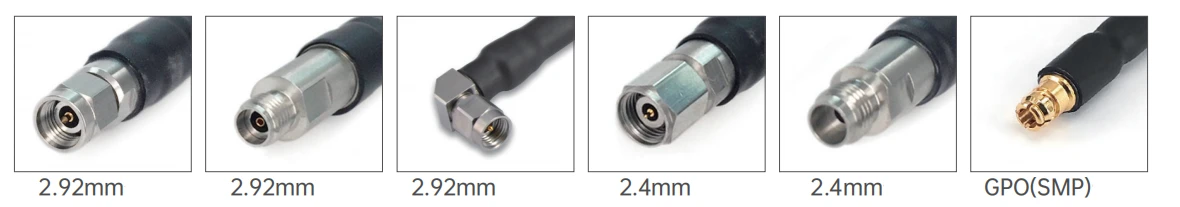

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР
	Фру 1-292 Ф292Ф-КСКСКС	2,92 мм женско	2,92 мм женско	ДЦ -40 ГХз	1.44
	Фру 1-292 М292М-КСКСКС	2.92 мм мушко	2.92 мм мушко	ДЦ -40 ГХз	1.44
	ФРУ 1-292 М292Ф-КСКСКС	2.92 мм мушко	2,92 мм женско	ДЦ -40 ГХз	1.44

ФРУ2 / ГТ3506 Склоп стабилног фаза малог губитка (65ГХз)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	0.51±0.05
	2	Изолатор	Солид ПТФЕ	1.38±0.05
	3	Унутрашња заштита	Сребрни бакарни опсег	1.58±0.05
	4	Спољни штит	Сребрна плетеница бакрене жице	1.90±0.05
	5	јакна	Пречистити	2.20±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	1	3	6	10	12	16	18	26.5	40	67
Пригушење (ДБ / М)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Снага (В)	55	32	22	17	15	13	12	10	8	6

Електрична и механичка својства
Фреквенција (ГХз	Импеданција (ω)	Брзина преноса	Капацитет	Заштита	Радна температура домет	Минимални радијус савијања	Диелектрични издржати напон
67гхз	50Ω	82%	94пф / м	>90дБ	-55 степен ~ +125 степен	11 мм	800в @ дц
Заједнички модели и технички показатељи

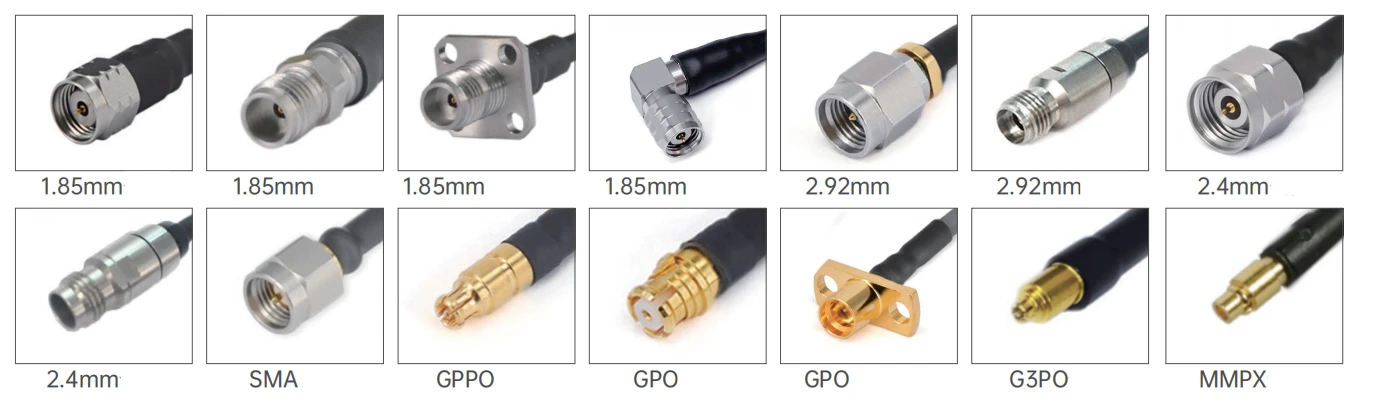

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР
	Фру 2- смммм-ккк	СМА Мале	СМА Мале	ДЦ -26.5 ГХз	1.30
	Фру 2- СММГПФ-КСКСКС	СМА Мале	ГПО (СМП) Женско	ДЦ -26.5 ГХз	1.35
	Фру 2- сммгпвф-ккк	СМА Мале	ГПО (СМП) Женско са правим углом	ДЦ -26.5 ГХз	12дБ
	Фру 2- СММГППФ-КСКСКС	СМА Мале	ГППО (Мини-СМП) Женско	ДЦ -26.5 ГХз	13дБ
	Фру 2- сммгппвф-ккк	СМА Мале	ГППО (Мини-СМП) Жена са правим углом	ДЦ -26.5 ГХз	12дБ
	ФРУ 2- СМФФГПФ-КСКСКС	СМА Женско са 4 рупа прирубнице	ГПО (СМП) Женско	ДЦ -18 ГХз	1.30
	Фру 2- СМФФГППФ-КСКСКС	СМА Женско са 4 рупа прирубнице	ГППО (Мини-СМП) Женско	ДЦ -18 ГХз	16дБ
	Фру 2-292 М292М-КСКСКС	2.92 мм мушко	2.92 мм мушко	ДЦ -40 ГХз	1.35
	Фру 2-292 МГПФ-КСКСКС	2.92 мм мушко	ГПО (СМП) Женско	ДЦ -40 ГХз	14дБ
	ФРУ 2-292 МГПВФ-КСКСКС	2.92 мм мушко	ГПО (СМП) Женско са правим углом	ДЦ -40 ГХз	12дБ
	Фру 2-292 мммпкм-ккк	2.92 мм мушко	ММПКС мушко	ДЦ -40 ГХз	14дБ
	ФРУ 2-292 МММПКСФ-КСКСКС	2.92 мм мушко	ММПКС Фемале	ДЦ -40 ГХз	14дБ
	Фру 2-292 МГ3ПФ-КСКСКС	2.92 мм мушко	Г3ПО (СМПС) Женско	ДЦ -40 ГХз	14дБ
	Фру 2-292 мгппвф-ккк	2.92 мм мушко	ГППО (Мини-СМП) Жена са правим углом	ДЦ -40 ГХз	12дБ
	Фру 2-292 М24М-КСКСКС	2.92 мм мушко	2,4 мм мушко	ДЦ -40 ГХз	1.35
	ФРУ 2-292 МГППФ-КСКСКС	2.92 мм мушко	ГППО (Мини-СМП) Женско	ДЦ -40 ГХз	14дБ
	Фру 2-292 ФГ3ПФ-КСКСКС	2,92 мм женско	Г3ПО (СМПС) Женско	ДЦ -40 ГХз	14дБ
	Фру 2-292 ФФГ3ПФ-КСКСКС	2,92 мм Жена са 4 рупа прирубнице	Г3ПО (СМПС) Женско	ДЦ -40 ГХз	14дБ
	Фру 2-292 фмпмпкм-ккк	2,92 мм женско	ММПКС мушко	ДЦ -40 ГХз	14дБ
	Фру 2-292 ффммпкм-ккк	2,92 мм Жена са 4 рупа прирубнице	ММПКС мушко	ДЦ -40 ГХз	14дБ
	Фру 2-292 ФФГПФ-КСКСКС	2,92 мм Жена са 4 рупа прирубнице	ГПО (СМП) Женско	ДЦ -40 ГХз	14дБ
	Фру 2-24 М24М-КСКСКС	2,4 мм мушко	2,4 мм мушко	ДЦ -50 ГХз	1.44
	Фру 2-24 МГПФ-КСКСКС	2,4 мм мушко	ГПО (СМП) Женско	ДЦ -40 ГХз	14дБ
	ФРУ 2-24 МГПВФ-КСКСКС	2,4 мм мушко	ГПО (СМП) Женско са правим углом	ДЦ -40 ГХз	12дБ
	Фру 2-24 мммпкм-ккк	2,4 мм мушко	ММПКС мушко	ДЦ -50 ГХз	10дБ
	Фру 2-24 мммпкм-ккк	2,4 мм мушко	ММПКС мушко	ДЦ -50 ГХз	10дБ
	ФРУ 2-24 МГППФ-КСКСКС	2,4 мм мушко	ГППО (Мини-СМП) Женско	ДЦ -50 ГХз	10дБ
	Фру 2-24 мгппвф-ккк	2,4 мм мушко	ГППО (Мини-СМП) Жена са правим углом	ДЦ -50 ГХз	10дБ
	Фру 2-24 ФФГПФ-КСКСКС	2,4 мм Жена са 4 рупа прирубнице	ГПО (СМП) Женско	ДЦ -50 ГХз	10дБ
	Фру 2-24 ФФГППФ-КСКСКС	2,4 мм Жена са 4 рупа прирубнице	ГППО (Мини-СМП) Женско	ДЦ -50 ГХз	10дБ
	ФРУ 2-185 МГППФ-КСКСКС	1,85 мм мушко	ГППО (Мини-СМП) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 ВМГППФ-КСКСКС	1.85 мм мушко са правим углом	ГППО (Мини-СМП) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 МГ3ПФ-КСКСКС	1,85 мм мушко	Г3ПО (СМПС) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 мммпкм-ккк	1,85 мм мушко	ММПКС мушко	ДЦ -67 ГХз	10дБ
	ФРУ 2-185 МММПКСФ-КСКСКС	1,85 мм мушко	ММПКС Фемале	ДЦ -67 ГХз	10дБ
	Фру 2-185 ФГППФ-КСКСКС	1.85мм женско	ГППО (Мини-СМП) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 ФФГППФ-КСКСКС	1,85 мм Жена са 4 рупа прирубнице	ГППО (Мини-СМП) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 ФГ3ПФ-КСКСКС	1.85мм женско	Г3ПО (СМПС) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 ФФГ3ПФ-КСКСКС	1,85 мм Жена са 4 рупа прирубнице	ГППО (Мини-СМП) Женско	ДЦ -67 ГХз	10дБ
	Фру 2-185 фмпмпкм-ккк	1.85мм женско	ММПКС мушко	ДЦ -67 ГХз	10дБ
	ФРУ 2-185 ФММПКСФ-КСКСКС	1.85мм женско	ММПКС Фемале	ДЦ -67 ГХз	10дБ

ФРУ3 / ГТ3507 САСТАВА СТАБИЛНОГ ФАЗА ФРУ3 / ГТ3507 (40ГХЗ)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	0.91±0.05
	2	Изолатор	Солид ПТФЕ	2.69±0.05
	3	Унутрашња заштита	Сребрни бакарни опсег	2.86±0.05
	4	Спољни штит	Сребрна плетеница бакрене жице	3.28±0.05
	5	јакна	Пречистити	3.73±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	1	10	18	26.5	40
Пригушење (ДБ / М)	0.39	1.31	1.81	2.23	2.85
Снага (В)	380	120	90	75	65

Електрична и механичка својства
Фреквенција (ГХз)	Импеданција (ω)	Брзина преноса	Капацитет	Заштита	Радна температура домет	Минимални радијус савијања	Механички Стабилност фазе
40	50	85%	86 пф / м	>90дБ	-65 степен ~ +165 степен	11 мм	10ГХз / 3 степена 18ГХз / 5 степени
Заједнички модели и технички показатељи

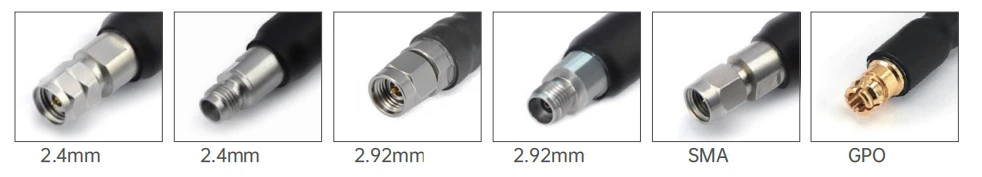

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР
	Фру 3-292 М292М-КСКСКС	2.92 мм мушко	2.92 мм мушко	ДЦ -40 ГХз	1.44
	Фру 3-292 М24М-КСКСКС	2.92 мм мушко	2,4 мм мушко	ДЦ -40 ГХз	1.35
	Фру 3-24 М24М-КСКСКС	2,4 мм мушко	2,4 мм мушко	ДЦ -40 ГХз	1.35

ФРА3 / ГТ2501 САСТАВЉАЊЕ СТАБИЛНОГ ФАЗА ФАЗА ФАЗА (26,5ГХЗ)
	Пречник структуре (мм)
	1	Унутрашњи проводник	Сребрни челик обложен бакра	1.45±0.05
	2	Изолатор	Солид ПТФЕ	3.99±0.05
	3	Унутрашња заштита	Сребрни бакарни опсег	4.19±0.05
	4	Спољни штит	Сребрна плетеница бакрене жице	4.42±0.05
	5	јакна	Пречистити	5.21±0.13

Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени)
Фреквенција (ГХз)	1	5	10	18	26.5
Пригушење (ДБ / М)	0.26	0.52	0.76	1.05	1.28
Снага (В)	800	350	---	100	---

Електрична и механичка својства
Фреквенција (ГХз)	Импеданција (ω)	Брзина преноса	Капацитет	Заштита	Радна температура домет	Минимални радијус савијања	Механички Стабилност фазе
26.5	50	80.4%	86 пф / м	>100дБ	-65 степен ~ +165 степен	6,35 мм	10ГХз / 3 степена 18ГХз / 5 степени
Заједнички модели и технички показатељи

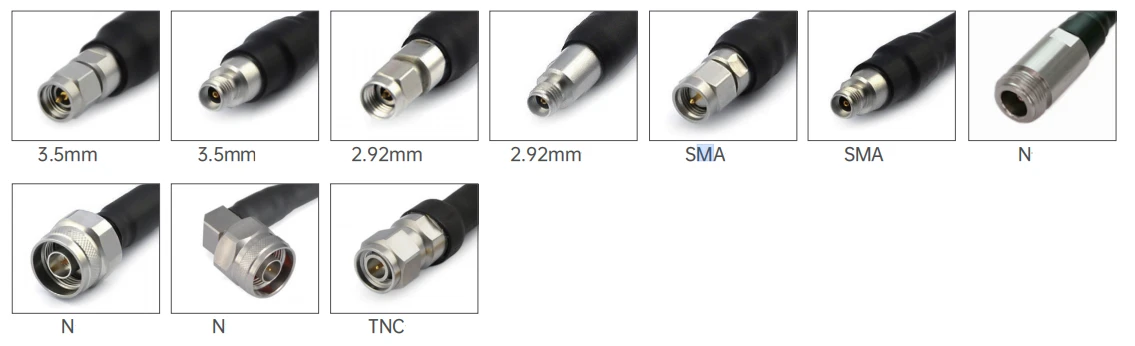

Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР

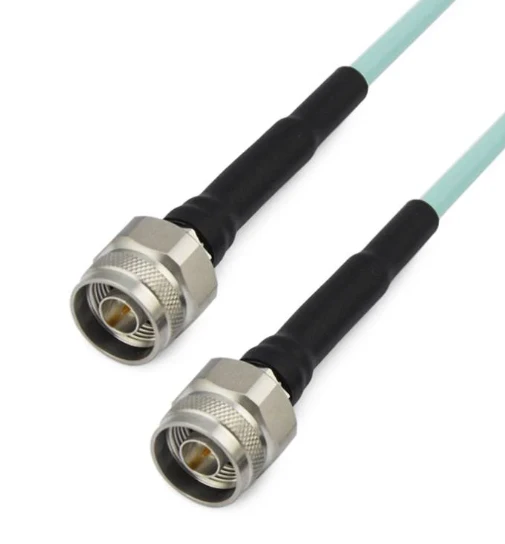

	ФРА 3- НМНМ-КСКСКС	Н мушко	Н мушко	ДЦ -18 ГХз	1.25

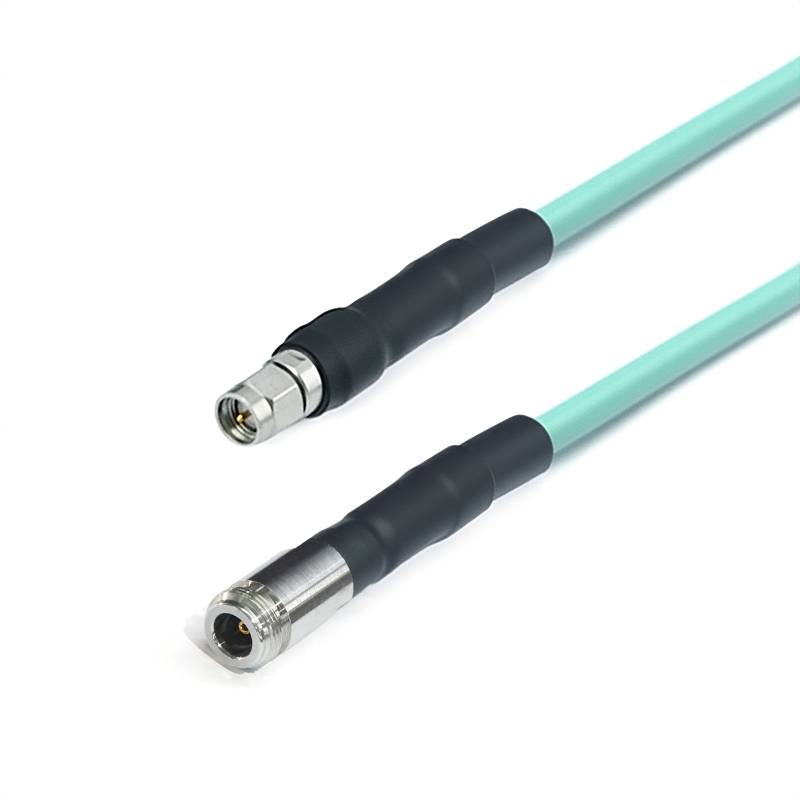

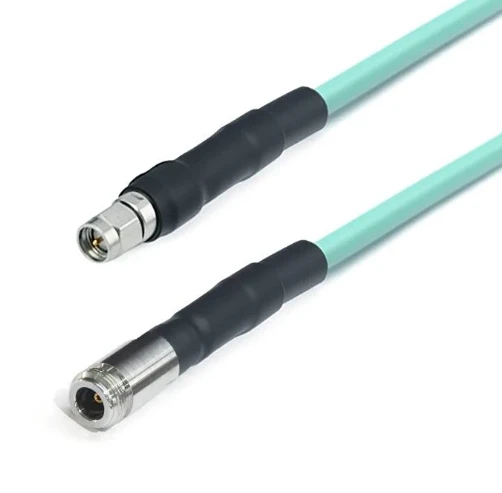

	ФРА 3- НФСМММ-КСКСКС	Н женка	СМА Мале	ДЦ -18 ГХз	1.25

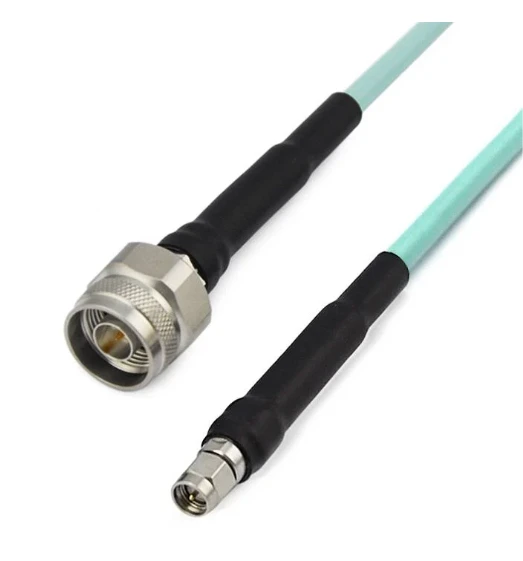

	ФРА 3- НМСМММ-КСКСКС	Н мушко	СМА Мале	ДЦ -18 ГХз	1.25

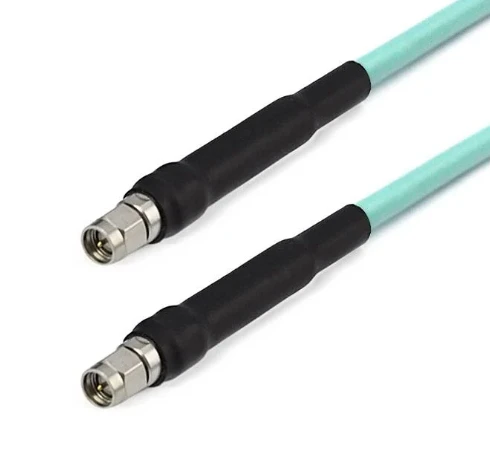

	ФРА 3- сммммм-ккк	СМА Мале	СМА Мале	ДЦ -18 ГХз	1.25

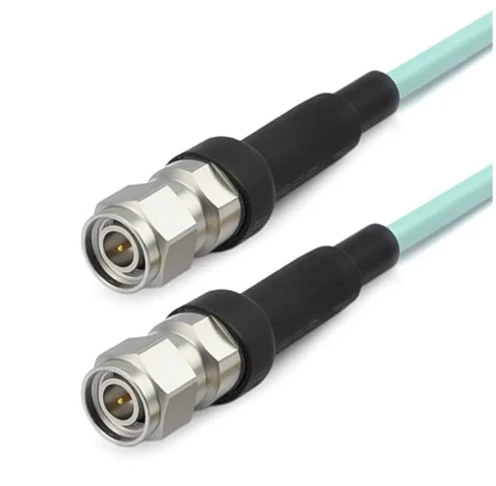

	ФРА 3- Тнцмтнцм-ккк	Тнц мушко	Тнц мушко	ДЦ -18 ГХз	1.30
