Ручно обликоване склопове каблова
Ручно спорним кабловским скупштинама полу-флексибилни коакс је полу-флексибилна коаксијална кабловска скупштина која игра пресудну улогу у вишеструким пољима . са својим одличним дизајном и поузданим перформансама, она задовољава потребе бројних индустрија ., на располагању су се на потребе бројних индустрија .. ..
Opis
Ручно спорним кабловским скупштинама полу-флексибилни коакс је полу-флексибилна коаксијална кабловска скупштина која игра пресудну улогу у вишеструким пољима . са својим одличним дизајном и поузданим перформансама, она задовољава потребе бројних индустрија ., на располагању су се на потребе бројних индустрија .. ..

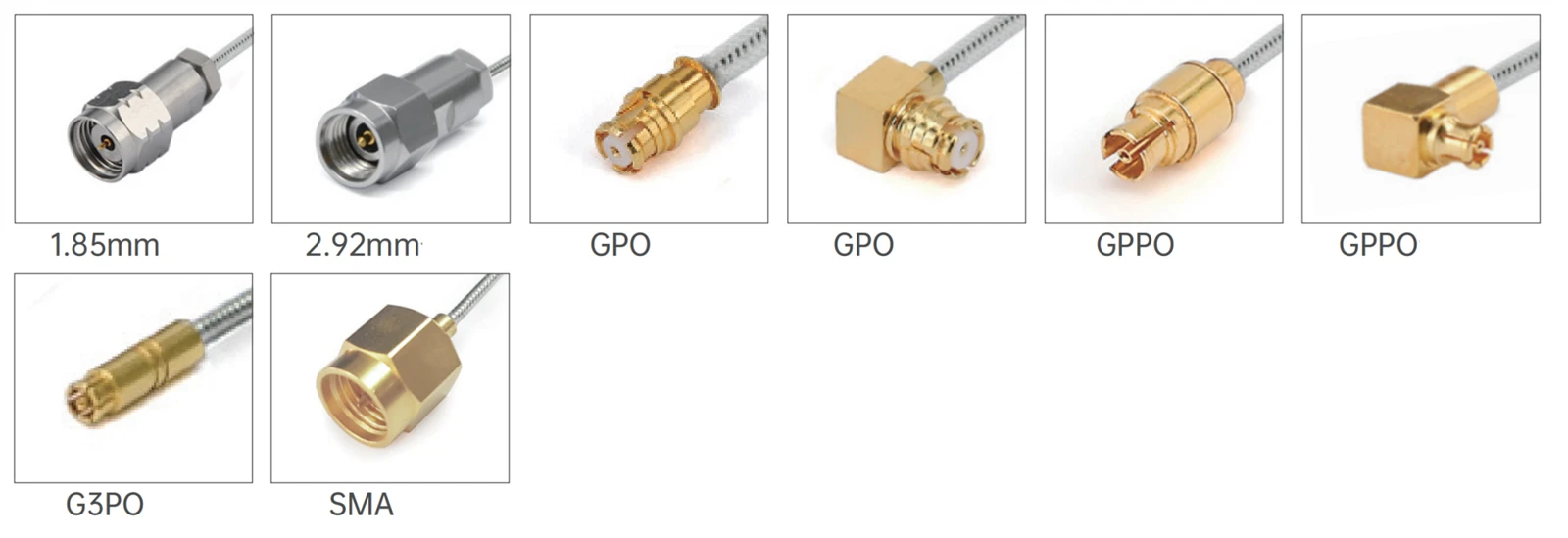

Поред тога, производ нуди више опција у погледу типова конектора, импеданције, поларитета, монтаже, контакт и стамбени материјали . Врсте конектора укључују 1 . 4 мм, 2 . 92мм, СМА, Г3ПО, ГППО, ММКСП итд.; Импеданција је 50 ома, а поларитет је стандардна. Постоје разнолике методе монтаже, а контакти и кућишта су направљени од материјала као што су месингани са златом, берилијум бакарним прекривеним златом и пасивирани нехрђајући челик да би се осигурала добра електрична проводљивост и отпорност на корозију.
Увод производа
Постоје серије попут серије ФР701 и ФР702 / ГУТ {-047- и ФР711 и ФР712 / ГУТ . Производи из различитих серија варира у структуралним димензијама и електричним перформансама -047- серија у пречнику ФР701 и ФР702 / ГУТ-а. 0 . 29 ± 0. 0127мм, док је у серији ФР711 и ФР712 / ГУТ -085-. Одговарајуће пригушење и подаци о напајању обезбеђени су за различите фреквенције. Постоје и више уобичајених модела и техничких показатеља који су доступни за испуњавање захтева различитих апликационих сценарија.
У погледу електричне перформансе, Централни проводник је сребрни челик ЦЛАД ЦЛАД, у комбинацији са чврстим ПТФЕ изолатором и конзервираним бакреним спољним проводником . садржи ниску капацитет (95.1пф / м), високу брзину ширења (70%) и одлична заштита (70%) и одлична заштита (70%)< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Апликација производа
Због својих карактеристика да се савијају и имају одличне електричне перформансе, широко се користи у областима као што су комуникација, електронски уређаји и тест и мерење . у сценаријима попут на лицу места за откривање комуникационих мрежа и решавање проблема са привременим кабловима, . могу брзо да поднесу и раде {. да могу брзо да онемогућимо и делују . они лако могу да поставе и ефикасне везе. Завршетак радног детекције .
Важне белешке
1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com
Подаци о спецификацији производа
|
Конфигурација |
|
|
Конектор 1 Тип |
1,85 мм / 2,4 мм / 2.92 мм / СМА / Г3ПО / ГППО |
|
Конектор 1 импеданција |
50 охма |
|
Прикључак 1 Поларитет |
Стандардни |
|
Конектор 2 Тип |
1,85 мм / 2,4 мм / 2.92мм / СМА / Г3ПО / ГППО / |
|
Конектор 2 импеданција |
50 охма |
|
Прикључак 2 Поларитет |
Стандардни |
|
Метода монтирања конектора |
Ниједан |
|
Стил конектора |
Равни и десни угао |
|
Информације о материјалима |
|
|
Контакт у центру |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћен |
|
Спољашњи контакт |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар Златни позлаћени, пасивирани од нехрђајућег челика |
|
Тело |
Брасс Голд ПЛАТЕД, БЕРИЛЛИУМ бакар ГОЛД, пасивирано од нехрђајућег челика |
|
Диелектрик |
Пеи / ПТФЕ |
|
Подаци о животној средини |
|
|
Температурни опсег |
-40 степен до +165 диплома |
|
2011/65 / ЕУ (РоХС) |
Усаглашен |
|
Спецификације каблова |
|
|
Централни проводник |
Силвер ПЛАТЕД ЦОППЕРВЕЛД |
|
Диелектрик |
Солид ПТФЕ |
|
Јакна |
Ниједан или фепак |
|
Капацитет (пф / м) |
95.1 |
|
Брзина пропагације (%) |
70 |
|
Заштита ефикасност |
<-100dB @ 1GHz |
|
Руковање напајањем |
10Ватт @ 18ГХз на нивоу мора, ВСВР1.0 |
Тип производа
| ФР701 и ФР702 / ГУТ -047- Образац 047 "Серија Скупштина кабла | ||||
 |
Пречник структуре (мм) |
|||
|
1 |
Унутрашњи проводник |
Сребрни челик обложен бакра |
0.29±0.0127 |
|
|
2 |
Изолатор |
Солид ПТФЕ |
0.94±0.0254 |
|
|
3 |
Спољни проводник |
Конзервирана бакарна жица |
1.19±0.05 |
|
|
4 |
Јакна |
Пречистити |
1.6±0.13 |
|
| Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени) | |||||
|
Фреквенција (ГХз) |
0.5 |
1 |
5 |
10 |
20 |
|
Пригушење (ДБ / М) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Снага (В) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

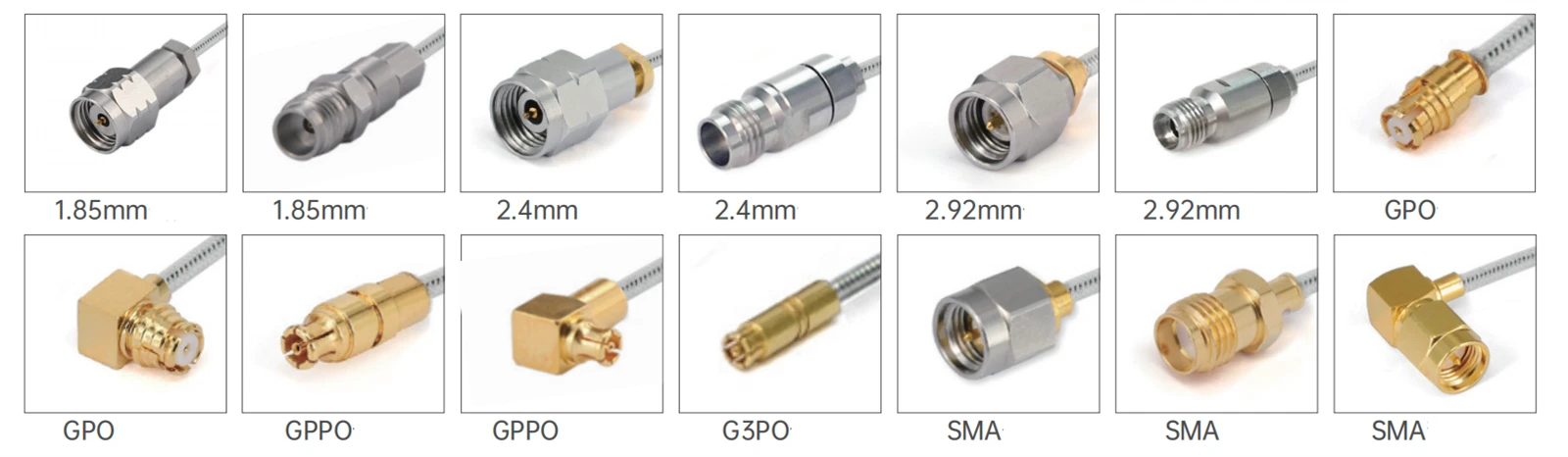

Заједнички модели и технички показатељи
|
|||||
|
Слика |
Скрати |
Конектор 1 |
Конектор 2 |
Фреквенција |
Повратак губитка / ВСРР |
|
|
Фр 701-292 фф1г3пф-ккк |
2,92 мм Жена са 2 рупа прирубнице |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
12дБ |
|
|
Фр 701-292 мг3пф-ккк |
2.92 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
12дБ |
|
|
Фр 701-292 ФГ3ПФ-КСКСКС |
2,92 мм женско |
Г3ПО (СМПС) Женско |
ДЦ -40 ГХз |
12дБ |
|
|
Фр 701-185 мг3пф-ккк |
1,85 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ -67 ГХз |
10дБ |
|
|
Фр 701-185 ФГ3ПФ-КСКСКС |
1.85мм женско |
Г3ПО (СМПС) Женско |
ДЦ -67 ГХз |
10дБ |
| ФР711 и ФР712 / ГУТ -085- Образац 086 "Скупштина кабла серије | ||||
 |
Пречник структуре (мм) |
|||
|
1 |
Унутрашњи проводник |
Сребрно плетени стее |
0.51±0.0127 |
|
|
2 |
Изолатор |
Солид ПТФЕ |
1.69±0.0254 |
|
|
3 |
Спољни проводник |
Конзервирана бакарна жица |
2.2±0.05 |
|
|
4 |
Јакна |
Пречистити |
2.54 |
|
| Пригушење, снага (стање тестирања на нивоу морског степена на 20 степени) | |||||
|
Фреквенција (ГХз) |
0.4 |
1 |
5 |
10 |
18 |
|
Пригушење (ДБ / М) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Снага (В) |
253 |
157 |
69 |
47 |
33 |
| Заједнички модели и технички показатељи |
 |
|
ФР712 / ГУТ -085- Образац-ФЕП (са ФЕП јакном) |
|||||
|
Слика |
Скрати |
Конектор 1 |
Конектор 2 |
Фреквенција |
Повратак губитка / ВСРР |
|
|
Фр 712- сммммм-ккк |
СМА Мале |
СМА Мале |
ДЦ -26.5 ГХз |
1.35 |
|
|
Фр 12- сммммвм-ккк -18 г |
СМА Мале |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.35 |
|
|
Фр 712- смвмммвм-ккк -18 г |
СМА мушкарац са правим углом |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.40 |
|
|
Фр 712- сммгпф-ккк |
СМА Мале |
ГПО (СМП) Женско |
ДЦ -26.5 ГХз |
1.35 |
|
|
Фр 712- сммгпвф-ккк |
СМА Мале |
ГПО (СМП) Женско са правим углом |
ДЦ -26.5 ГХз |
1.40 |
|
|
Фр 712- сммгппф-ккк |
СМА Мале |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
1.35 |
|
|
Фр 712- сммгппвф-ккк |
СМА Мале |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ -26.5 ГХз |
1.40 |
|
|
Фр 712- смвмгппф-ккк -18 г |
СМА мушкарац са правим углом |
ГППО (Мини-СМП) Женско |
ДЦ -18 ГХз |
15дБ |
|
|
Фр 712- смвмгппвф-ккк -18 г |
СМА мушкарац са правим углом |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ -18 ГХз |
15дБ |
|
|
Фр 712- смфгпф-ккк |
СМА Фемале |
ГПО (СМП) Женско |
ДЦ -18 ГХз |
1.35 |
|
|
Фр 712- СМФФГПФ-КСКСКС |
СМА Женско са 4 рупа прирубнице |
ГПО (СМП) Женско |
ДЦ -18 ГХз |
1.35 |
|
|
Фр 712- СМФГППФ-КСКСКС |
СМА Фемале |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
1.40 |
|
|
Фр 712- смффтпппф-ккк |
СМА Женско са 4 рупа прирубнице |
ГППО (Мини-СМП) Женско |
ДЦ -26.5 ГХз |
1.40 |
|
|
Фр 712-292 м292м-ккк |
2.92 мм мушко |
2.92 мм мушко |
ДЦ - 40 ГХз |
1.44 |
|
|
Фр 712-292 мгпф-ккк |
2.92 мм мушко |
ГПО (СМП) Женско |
ДЦ - 40 ГХз |
10дБ |
|
|
Фр 712-292 мгпвф-ккк |
2.92 мм мушко |
ГПО (СМП) Женско са правим углом |
ДЦ - 40 ГХз |
10дБ |
|
|
Фр 712-292 ФГПФ-КСКСКС |
2,92 мм женско |
ГПО (СМП) Женско |
ДЦ - 40 ГХз |
10дБ |
|
|
Фр 712-292 ффгпф-ккк |
2,92 мм Жена са 4 рупа прирубнице |
ГПО (СМП) Женско |
ДЦ - 40 ГХз |
10дБ |
|
|
Фр 712-292 мгппф-ккк |
2.92 мм мушко |
ГППО (Мини-СМП) Женско |
ДЦ - 40 ГХз |
14дБ |
|
|
Фр 712-292 мгппвф-ккк |
2.92 мм мушко |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ - 40 ГХз |
14дБ |
|
|
Фр 712-292 ФГППФ-КСКСКС |
2,92 мм женско |
ГППО (Мини-СМП) Женско |
ДЦ - 40 ГХз |
14дБ |
|
|
Фр 712-292 ффгппф-ккк |
2,92 мм Жена са 4 рупа прирубнице |
ГППО (Мини-СМП) Женско |
ДЦ - 40 ГХз |
14дБ |
|
|
Фр 712-292 мг3пф-ккк |
2.92 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ - 40 ГХз |
12дБ |
|
|
Фр 712-292 ФГ3ПФ-КСКСКС |
2,92 мм женско |
Г3ПО (СМПС) Женско |
ДЦ - 40 ГХз |
12дБ |
|
|
Фр 712-292 ффг3пф-ккк |
2,92 мм Жена са 4 рупа прирубнице |
Г3ПО (СМПС) Женско |
ДЦ - 40 ГХз |
12дБ |
|
|
Фр 712-185 мг3пф-ккк |
1,85 мм мушко |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
|
|
Фр 712-185 ФГ3ПФ-КСКСКС |
1.85мм женско |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
|
|
Фр 712-185 ффг3пф-ккк |
1,85 мм Жена са 4 рупа прирубнице |
Г3ПО (СМПС) Женско |
ДЦ - 67 ГХз |
10дБ |
|
ФР711 / ГУТ -085- Образац (без ФЕП јакне) |
|||||
|
Слика |
Скрати |
Конектор 1 |
Конектор 2 |
Фреквенција |
Повратак губитка / ВСРР |
|
|
Фр 711- сммммм-ккк |
СМА Мале |
СМА Мале |
ДЦ -26.5 ГХз |
1.35 |
 |
Фр 11- сммммвм-ккк -18 г |
СМА Мале |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.35 |
|
|
Фр 711- смвмммвм-ккк -18 г |
СМА мушкарац са правим углом |
СМА мушкарац са правим углом |
ДЦ -18 ГХз |
1.40 |
|
|
Фр 711- смвмгппвф-ккк -18 г |
СМА мушкарац са правим углом |
ГППО (Мини-СМП) Жена са правим углом |
ДЦ -18 ГХз |
1.40 |
|
|
Фр 711-292 мммпкм-ккк |
2.92 мм мушко |
ММПКС мушко |
ДЦ -40 ГХз |
14дБ |
|
|
Р 711-292 мммпкф-ккк |
2.92 мм мушко |
ММПКС Фемале |
ДЦ -40 ГХз |
14дБ |
|
|
Фр 711-24 мммпкм-ккк |
2,4 мм мушко |
ММПКС мушко |
ДЦ -50 ГХз |
12дБ |
|
|
Фр 711-24 мммпкф-ккк |
2,4 мм мушко |
ММПКС Фемале |
ДЦ -50 ГХз |
12дБ |
|
|
Фр 711-185 мммпкм-ккк |
1,85 мм мушко |
ММПКС мушко |
ДЦ -67 ГХз |
10дБ |
|
|
Фр 711-185 мммпкф-ккк |
1,85 мм мушко |
ММПКС Фемале |
ДЦ -67 ГХз |
10дБ |
|
|
Фр 711-185 мг3пф-ккк |
1,85 мм мушко |
Г3ПО (СМПС) Женски |
ДЦ -67 ГХз |
10дБ |
|
|
Фр 711-185 ФГ3ПФ-КСКСКС |
1.85мм женско |
Г3ПО (СМПС) Женски |
ДЦ -67 ГХз |
10дБ |
|
|
Фр 711-185 ффг3пф-ккк |
1,85 мм Жена са 4 рупа прирубнице |
Г3ПО (СМПС) Женски |
ДЦ -67 ГХз |
10дБ |
