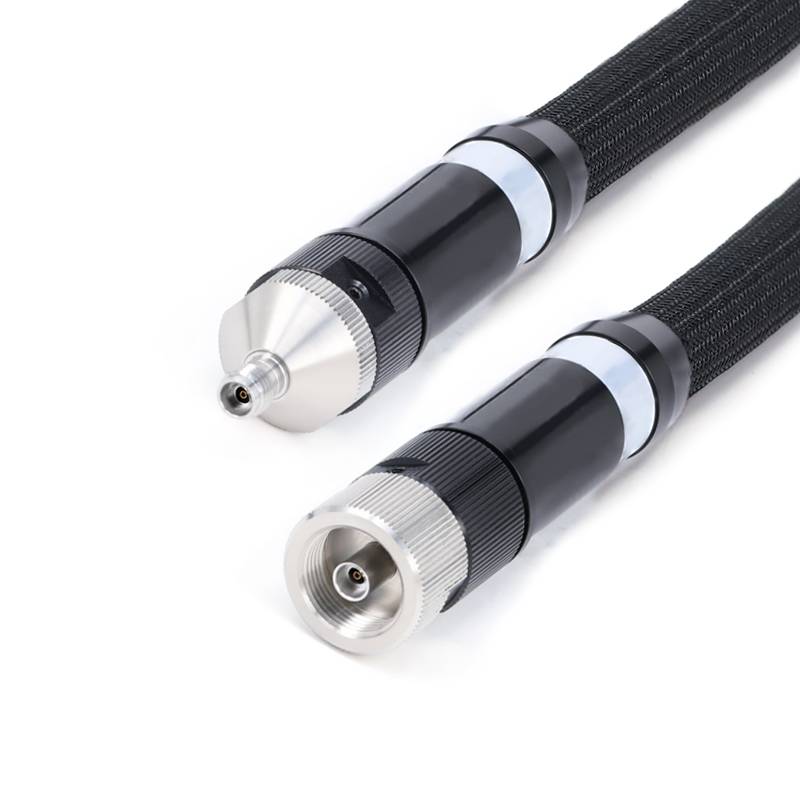

ВНА тест каблови

Серија Скупштине ФЛЕКСИРФ ВНА тест кабла дизајнирана је тако да купцима пружи поновљиве и прецизне вредности векторске мреже (ВНА) (ВНА) мерне вредности (ВНА) .}

У сценарији тестирања векторских мрежних анализатора (ВНАС), рањивост прецизних коаксијалних сучеља је одавно изазов у индустрији . када су традиционалне тестне каблове подвргнуте честим прикључивању / искључивању, савијањем или механичким стресом, унутрашњим структурама њихових интерфејса - као што су унутрашњи проводници и диградетричне подршке - су склони да се носи, деформирајући или деградације електричних перформанси. Концентрација . Ово директно утиче на тачност испитивања и може чак да изазове неуспехе опреме .

На основу класификације фреквенције постоји:

26 . 5ГХз 3.5 мм Скупштине интерфејса, 40ГХз 2.4 мм склопови каблова, 67ГХз 1.85 мМ склопови кабла.

Такозвани НМД кабловски склопови имају регресирао ојачани конектори за интерфејсе . овај дизајн осигурава да механички стрес током употребе првенствено апсорбују спољне ојачане структурне компоненте, спречавајући оштећење прецизних коаксијалних интерфејса .

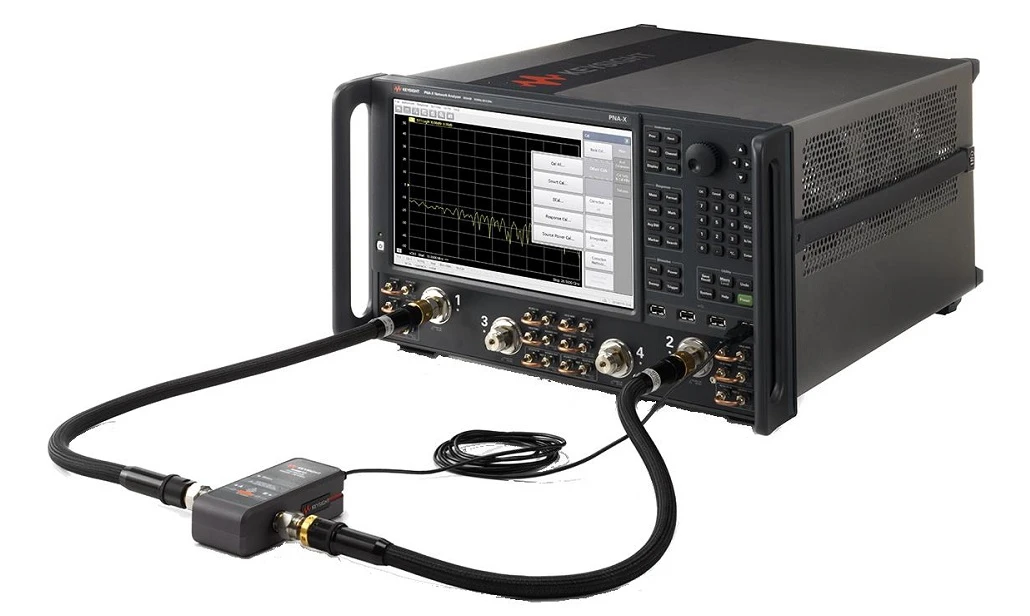

Склопи ВНА тест кабла су високо-перформансе пробне амплитуде-и фазне тестне каблове која се првенствено користе у анализаторима векторске мреже (ВНас), који покривају радну фреквенцијски опсег ДЦ ~ 67ГХз . који имају одрживе и високо поновне савијачке карактеристике, које омогућавају прецизно мерење микроталационих параметара у лабораторијама, производњи и другим сценаријима ., који имају одрживе и високо поновно подешавање електричних параметара и других сценарија. .

1. За цалске скупштине прилагођене каблове, не заборавите да оставите информације о дужини на страници за одласку;
2. Сви кабловски склопови могу се добити са паровима или групама који се подударају са фазом; Ако су вам потребни каблови који се подударају са фазом, пошаљите нам е-пошту: sales@flexirf.com

Тип производа



ВНА тест каблови

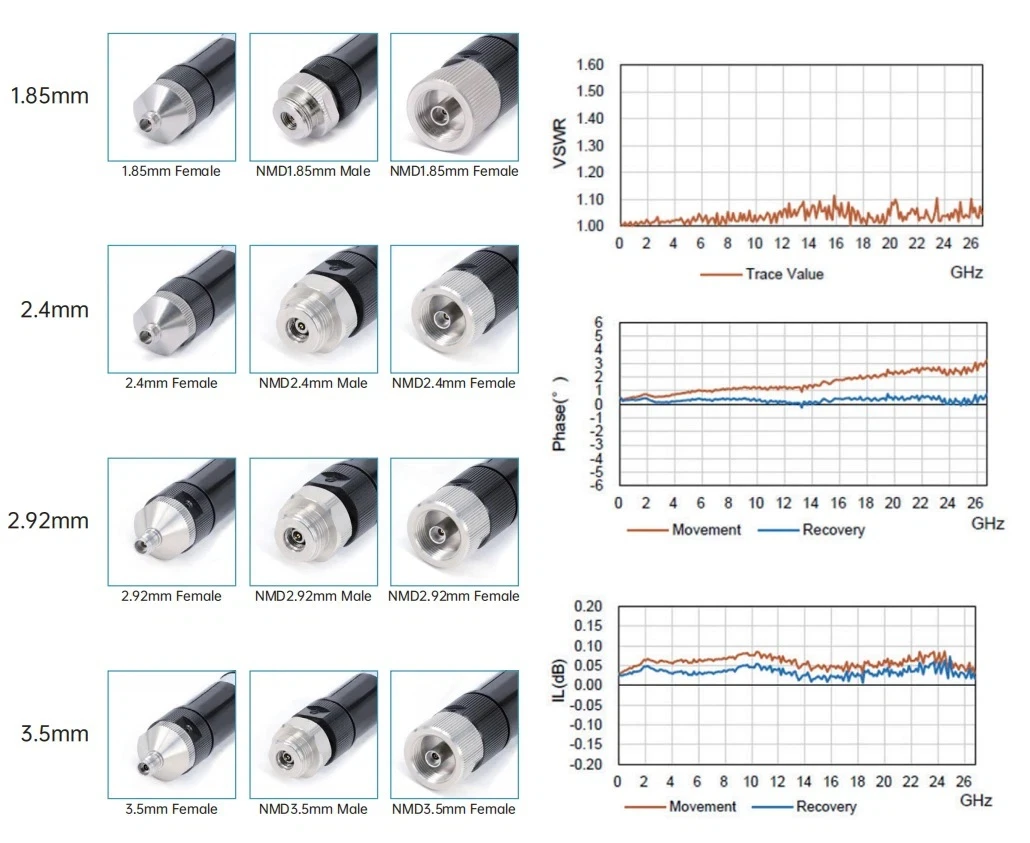

Заједнички модели и технички показатељи
Слика	Скрати	Конектор 1	Конектор 2	Фреквенција	Повратак губитка / ВСРР
	ВНА -35 Ф35Ф -630	3,5 мм НМД Женско	3,5 мм женско	ДЦ -26.5 ГХз	1.30
	ВНА -35 М35Ф -630	3,5 мм НМД Женско	3,5 мм НМД мушко	ДЦ -26.5 ГХз	1.30
	ВНА -292 Ф292Ф -630	2.92мм НМД Женско	2,92 мм женско	ДЦ -40 ГХз	1.30

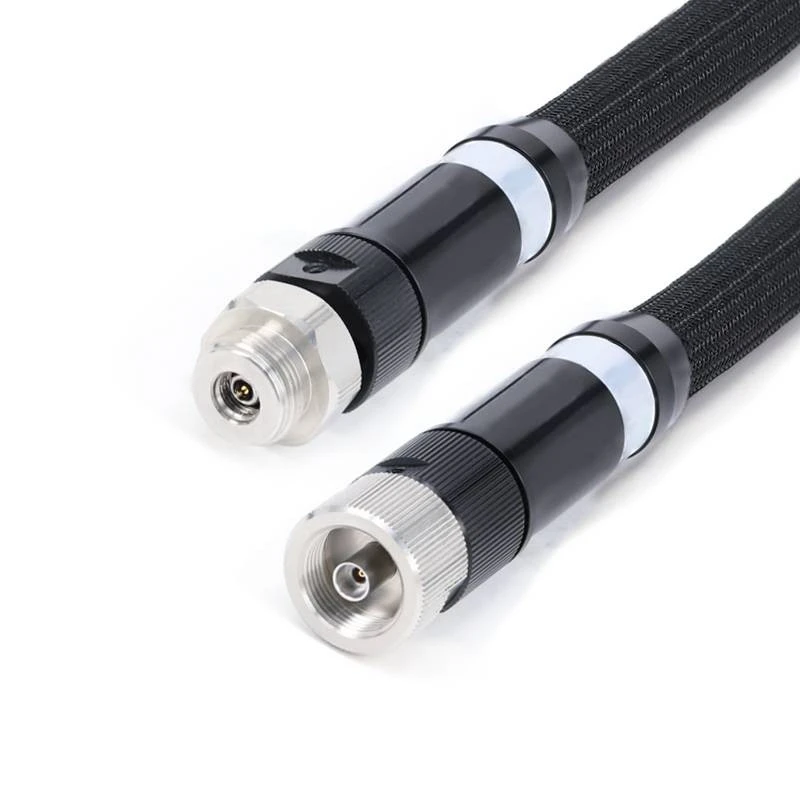

	ВНА -292 М292Ф -630	2.92мм НМД Женско	2.92мм НМД Женско	ДЦ -40 ГХз	1.30
	ВНА -24 Ф24Ф -630	2,4 мм НМД Женско	2,4 мм женско	ДЦ -40 ГХз	1.35
	ВНА -24 М24Ф -630	2,4 мм НМД Женско	2.4мм НМД мушко	ДЦ -50 ГХз	1.35

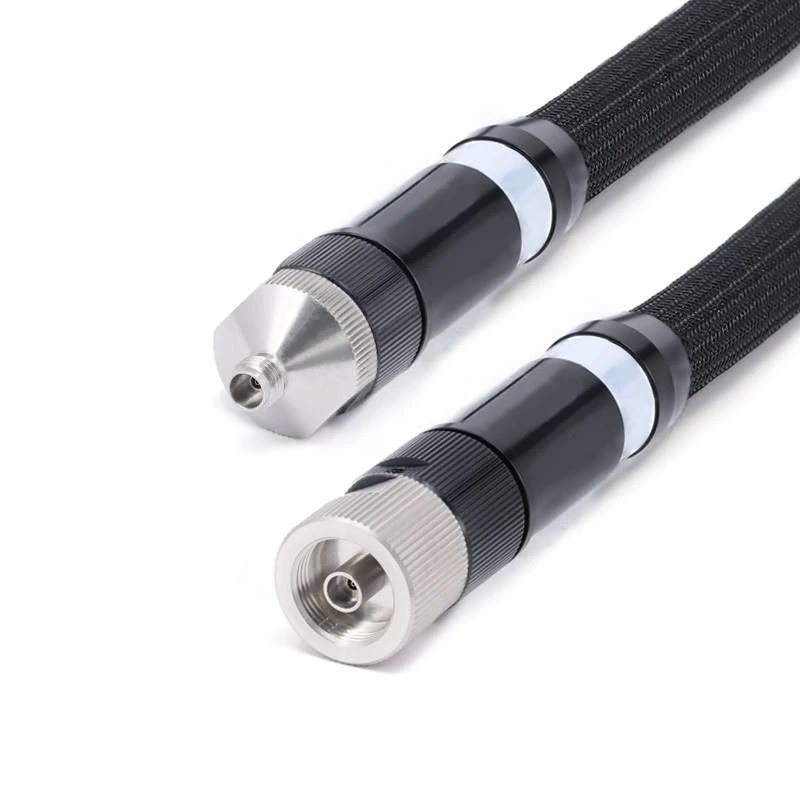

	ВНА -185 Ф185Ф -630	1.85мм НМД Женско	1.85мм женско	ДЦ -67 ГХз	1.50

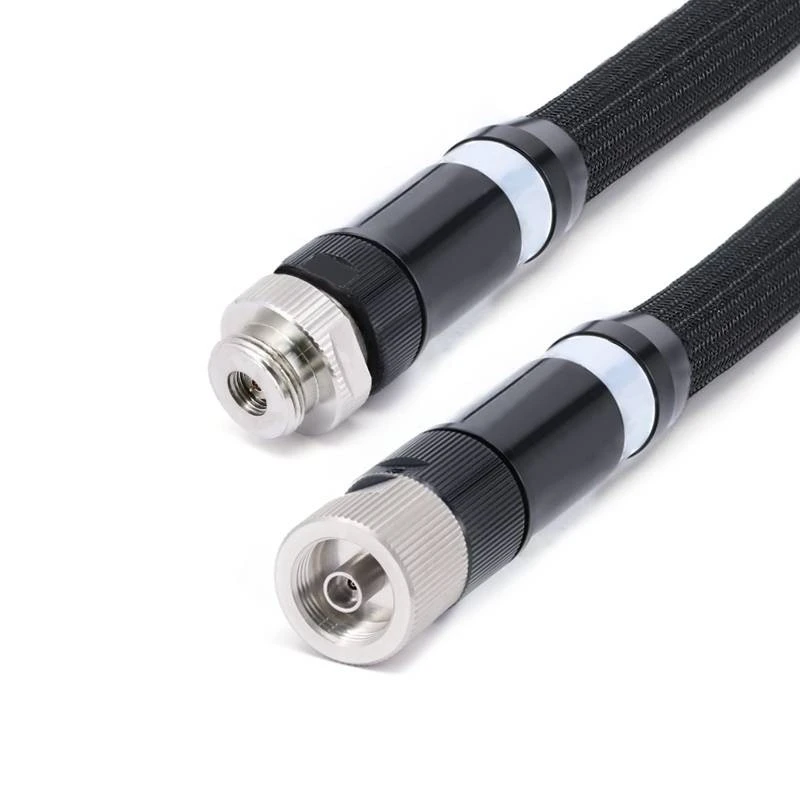

	ВНА -185 Ф185М -630	1.85мм НМД Женско	1.85мм НМД мушко	ДЦ -67 ГХз	1.50
