Зашто постоје атенуатори ДБ-а?



Many RF engineers may not even be aware of the existence of {{0}}dB attenuators. At first glance, 0dB attenuators can seem counterintuitive-after all, their name suggests that their primary function is to reduce signal strength, yet they actually introduce no attenuation. However, their existence stems from practical engineering needs beyond simple signal attenuation. Here is a detailed breakdown њихове главне употребе:



1. Усклађивање импеданције
Једна од најкритичнијих улога 0 ДБ Аттенуатора је да осигура конзистентност импеданције у електронским и радиофреквенцијским системима (РФ) (РФ). .

Многи електронски системи (као што су РФ предајници, антене и опрема за тестирање) дизајнирани су за рад са специфичним карактеристичним импедансом (обично 50Ω или 75Ω) . имспоријске компоненте, које разликују ефикасност сигнала, смањују ефикасност преноса сигнала, а могу чак и осетљивост на даљина осетљива на оштећење осетљиве опреме . 0 и осетљивост на оштећења, а могу чак и осетљивост на оштећења, а да оштетимо и осетљиву опрему. (Е . Г ., 50Ω) на њиховим улазним и излазним портовима . када је убачено између неусклађених компоненти, они "премошћују" ГАП импеданције, минимизирајући одраз и обезбеђивање ефикасног преноса сигнала без промене сигнала без промене сигнала. .



2. Адаптација механичког / интерфејса

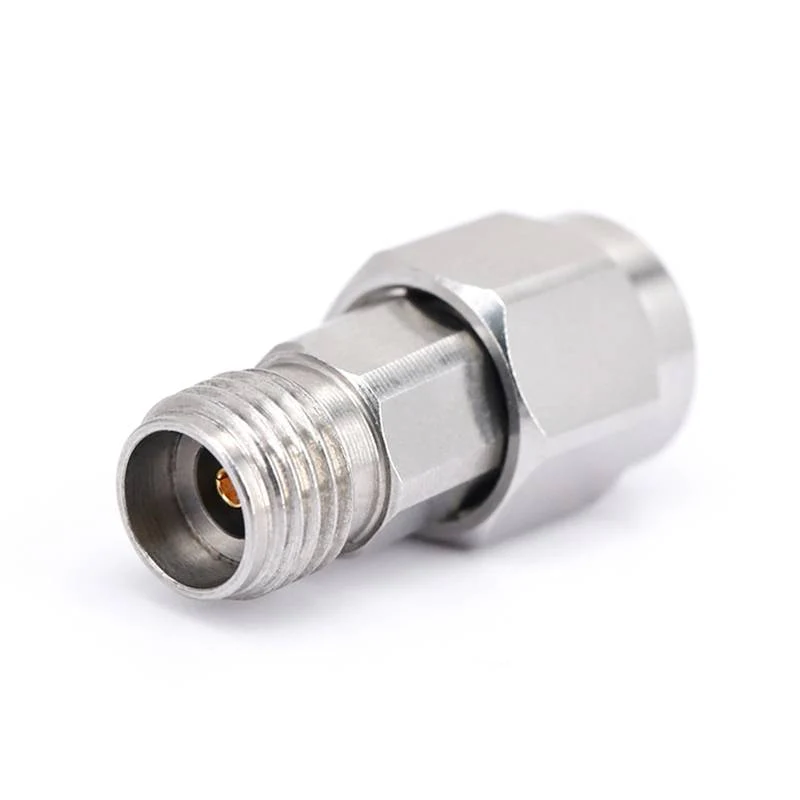

У сложеним системима, компоненте често користе различите врсте конектора (као што су СМА, Н-тип, БНЦ) или физички облици . 0 ДБ Аттенуатори се често користе као адаптери за решавање ових некомпатибилности .



3. Референца калибрације и тестирања
У РФ-у, микроталасној и оптичком тестирању прецизност је пресудна . 0 ДБ атенуатори служе као драгоцене алате за калибрацију и референтне тачке: Они делују као "познати стандард" у тестним поставкама .



4. Доследност сигнала
У системима на којима се захтеви за слабљење динамично мењају (као што су комуникационе мреже или радарски системи), 0 ДБ Аттенуатори могу одржавати механичку и електричну униформност у ланац сигнала:



На пример, систем може прелазити између коришћења атенуатора ДБ (да би се смањио снажне сигнале) и не захтијева никакву пригушивање (подметање слабих сигнала) . Уметање Атенуатора 0 ДБ-а када се не постављају пригушење, конектор, конектора, и електромагнетна карактеристика сигналаца остају потпуно исти као и када се користи атенуатор виших вредности, избегавајући непредвечене промене сигналне фазе, избегавајући непредвиђене промене сигналне фазе. импеданција која би могла да омета перформансе система .



5. Изолација и заштита
Иако не смањују амплитуду сигнала, 0 ДБ Аттенуатори су обично интегрисани са дизајнерским карактеристикама које пружају електричну изолацију или заштиту: оне могу да се осетљиве компоненте (као што су пријемници) од напонских шиљака или размишљања које су створили низводно управљачима (као што су њихов унутрашњи круг) {{1}. Штетна преокретна снага од оштећења узводне опреме . у високим фреквенцијским системима, чак и без пригушивања, они могу смањити "цроссталк" изолацијом различитих делова сигнала .



Примери примене

РФ комуникациони системи: А 0 ДБ Аттенуатор између примопредајника и антене осигурава да се 50Ω импеданција подудара, максимизира пренос снаге .

Тест лабораторије: А 0 ДБ Аттенуатор (СМА-ТО-БНЦ) користи се за повезивање генератора сигнала и осцилоскопа, који служи и као адаптер интерфејса и калибрационе референце .

Емитовање: У видео системима, 75Ω 0 ДБ Аттенуатори одговарају коаксијалним кабловима у појачале, спречавајући одраз сигнала који узрокују духову или изобличење .



Закључно, 0 ДБ Аттенуатори нису "бескорисни" -То су свестране компоненте које решавају кључне инжењерске изазове у вези са импеданцијом, повезивањем, калибрацијом и стабилношћу система и њихова вредност се продужава на самом самосталној пригушивању сигнала .
