Све о СМА конекторима



СМА конектор је широко коришћени коаксијални коаксијални коаксијални коаксијални, познат по својим високим перформансама и свестраношћу . развио је савик за подношење верзије за подврставање за подношење верзије А {., у високом фреквенцијском окружењу у различитим индустријама, чиме је у различитим индустријама у различитим индустријама {. развио факсионалне верзије за подношење верзије: ..



1. Главне карактеристике СМА конектора

Величина: СМА конектори имају компактну структуру са спољним проводником пречника 0 . 141 инча, чинећи их погодним за апликације са ограниченим простором.

Фреквенцијски опсег: Они обично раде до 18 ГХз, мада неке верзије високих перформанси могу да досегну 26 . 5 ГХз или чак више.

Импеданција: Већина СМА конектора је 50 ома, што је стандардна конфигурација РФ и микроталасне системе .

Механизам за спајање: Доноси навојни дизајн спојнице са 1/4 инча, 36 нити по инча у унцама у унцама, осигуравајући чврсту и стабилну везу са јаким отпором вибрације .

СМА материјали и процеси третмана површине

Схелл је обично израђена од месинга и нехрђајућег челика и може се ослонити (као што је никл, злато) да би се побољшало отпорност на корозију и проводљивост .

Централни проводник може бити бакар, месинг или берилијум бакар, са златним површином за постизање оптималног преноса сигнала .

Коефицијент за стојећи напон (ВСВР): Висококвалитетни СМА конектори имају низак ВСВР (обично испод 1 . 2: 1 испод 12 ГХз), што значи ефикасан пренос сигнала са минималним рефлексијама.



2. Врсте СМА конектора

СМА конектори долазе у разним конфигурацијама које одговарају различитим апликацијама:

Према типовима порта, они се могу поделити на: стандардни порт СМА, брзо повежите СМА и обрнуто поларитет СМА .

Према структуралним стиловима, они се могу поделити на равне и десне угаоне типове . Равне конекторе користе се за везе са серијским, док су типови десних углова погодни за утегломским просторима . дипломирањем 90- умањем 90-

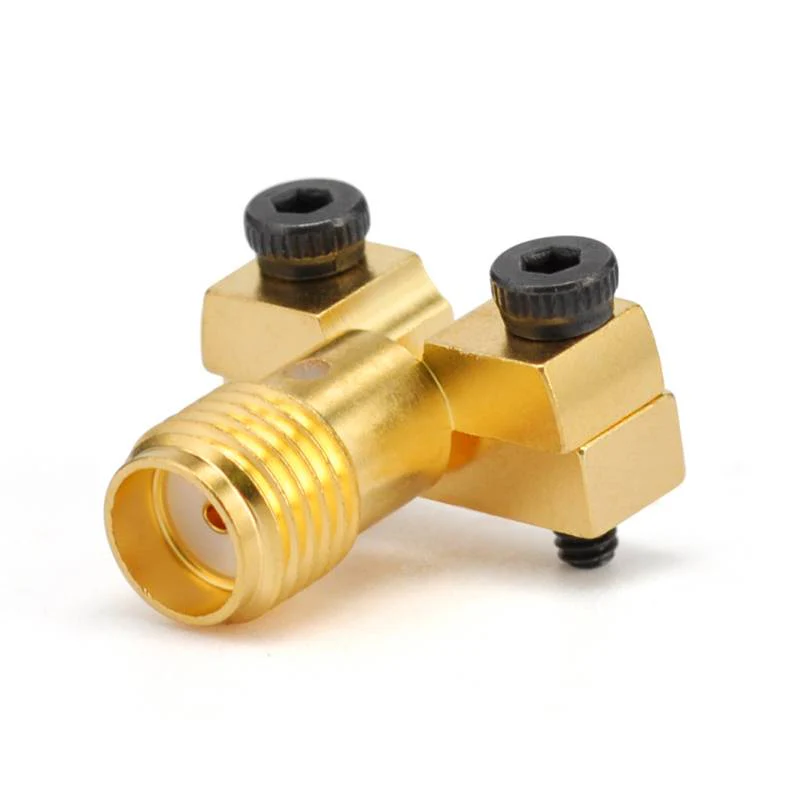

Према методама инсталације, они се могу поделити на редовне врсте и на плочи-моунт цоннецтори дизајнирани су за инсталацију на плоче или кућишта, са различитим прирубсима, попут 4- рупа, 4- рупа, 4- рупа, .



3. Уобичајена употреба СМА

У пољу телекомуникација, СМА конектори се широко користе у основним станицама мобилних телефона, сателитским системима и бежичном комуникационом опремом .

У опреми за тестирање користе се у тестирању уређаја као што су осцилоскопи, мрежни анализатори и генератори сигнала .

У системима антене, СМА конектори се често користе за повезивање антенских у бежичним системима .

У РФ склоповима налазе се у многим РФ уређајима као што су појачала, филтери и мешалице .

Белешке



4. Капацитет управљања напајањем:

Иако су СМА конектори погодни за РФ системе са ниским напајањем и средњим напајањем, они можда нису погодни за високе моћне апликације . за веће снаге, друге конекторе попут Н-типа или 7 / {{16- могу бити прикладнији .

Механичка издржљивост: У поређењу са неким већим конекторима, СМА конектори су релативно крхки, посебно у погледу поравнања ПИН-а и издржати механички стрес ., дакле, додатна нега треба да се предузме током руковања и уградње .



Компатибилност: Када одаберете СМА конекторе, осигурајте да се мушкарци и женски конектори одговарају величини и импеданцији навоја да би се осигурала добра веза . могу се међусобно повезани са 2 . 92мм и 3,5 мм портова.
